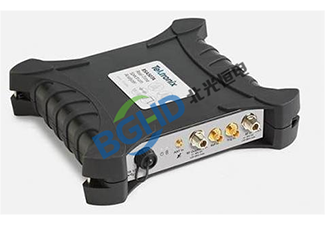

泰克 Tektronix RSA503A 实时频谱分析仪维修案例

RSA500 系列是泰克的手持式实时频谱分析仪，专为现场测试、干扰排查和频谱监测而设计。RSA503A 频率范围 9kHz 至 3.0GHz，实时带宽 40MHz，显示平均噪声电平（DANL）-158dBm（前置放大开启），相位噪声 -95dBc/Hz（10kHz 频偏，1GHz），全幅度精度 ±1dB，支持实时频谱图、干扰映射、信号强度等多种测量模式，内置 GPS 和轨迹记录功能。凭借其坚固耐用的外壳和长达 4 小时的电池续航，RSA503A 成为外场频谱管理和干扰定位的“现场巡检师”。

北光恒电测试设备维修中心分享 RSA503A 频谱分析仪维修案例：

仪器型号： 泰克 Tektronix RSA503A 手持式实时频谱分析仪（3.0GHz）；

故障描述： 仪器开机正常，触屏操作流畅，但测量高电平信号（>0dBm）时出现谐波失真：输入 1GHz、+5dBm 标准信号，屏幕显示除主峰外，在 2GHz、3GHz 等处出现明显的二次、三次谐波分量，幅度仅比主峰低约 30dB（正常应 >60dB）。低电平信号（<-30dBm）时谐波不明显。自检程序报“输入端非线性超标”。

检测过程：

拆开外壳（注意静电防护），检查输入衰减器（步进式，0-50dB）。该衰减器在低衰减档位（0dB、10dB）时，输入信号直接进入第一混频器。用频谱仪探测混频器输出，发现混频器本身的线性度良好，但混频器前置的低噪声放大器（LNA）在大信号下进入饱和区。

该 LNA 的偏置电阻老化，导致其静态工作点偏移，1dB 压缩点从 +10dBm 降至 0dBm，因此输入 +5dBm 信号时已严重压缩，产生大量谐波。更换 LNA 偏置电阻并重新调整偏置电压后，LNA 性能恢复。

维修： RSA503A 频谱分析仪维修案例

更换 LNA 偏置电阻（匹配原阻值，1% 精度），重新测量 LNA 的 1dB 压缩点恢复至 +11dBm。重新装配后，执行整机幅度校准和线性度校准。输入 +5dBm/1GHz 信号，谐波抑制恢复至 >65dBc。仪器线性度回归原厂指标，维修完毕。
