泰克 Tektronix AFG31022 任意波形发生器维修案例

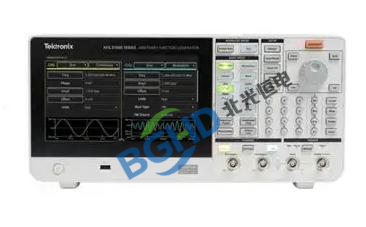

AFG31000 系列是泰克的新一代任意波形发生器，配备触摸屏和内置波形生成软件。AFG31022 为双通道型号，带宽 25MHz，采样率 250MS/s，垂直分辨率 14 位，存储深度 16M 点/通道，输出幅度 10Vpp（50Ω 负载），支持正弦、方波、脉冲、三角波及任意波形，内置 50 种常用波形库，双通道可独立或耦合输出。凭借其双通道能力和直观操作，AFG31022 成为多信号激励场景的“灵活信号工坊”。

北光恒电测试设备维修中心分享 AFG31022 波形发生器维修案例：

仪器型号： 泰克 Tektronix AFG31022 任意波形发生器（25MHz，双通道）；

故障描述： 仪器开机正常，自检通过，通道 1 输出正常，但通道 2 无信号输出：设定通道 2 输出 1kHz、5Vpp 正弦波，示波器实测输出端电压为 0V；屏幕显示通道 2 波形正常，输出指示 ON。切换不同波形、幅度、负载设置后故障依旧。通道 2 的保护指示灯未亮起。

检测过程：

拆机，检查通道 2 输出链路。用示波器探测 DAC 输出端，DAC 输出波形正常（1kHz 正弦波，约 5Vpp）。探测输出继电器输入端正常，但输出端无信号。该继电器为信号输出路径上的静音/保护继电器，控制信号正常，但触点接触不良。

该继电器是小型信号继电器（型号 G6K-2P）。用万用表测量线圈电阻（约 200Ω，正常），但触点闭合时电阻约 50Ω（正常应 <0.5Ω）。触点氧化导致信号无法通过。同时检查输出保护电路（过压钳位），无损坏。

维修： AFG31022 波形发生器维修案例

更换通道 2 输出继电器（同型号 G6K-2P），重新焊接。重新装配后，执行通道 2 输出幅度校准和偏置校准。设定 1kHz、5Vpp 正弦波，示波器实测 4.98Vpp，波形纯净。通道 2 输出恢复正常，仪器维修完毕。
