泰克 Tektronix DPO4104B 数字荧光示波器维修案例

DPO4000B 系列是泰克的中高端数字荧光示波器，以高波形捕获率和深存储深度著称，广泛应用于电源设计、数字电路验证及信号完整性分析。DPO4104B 带宽 1GHz，采样率 5GS/s，记录长度 20M/通道，波形捕获率 >50000 wfms/s，支持串行总线解码和自动测量。凭借其出色的性能和易用性，DPO4104B 成为研发实验室中高效调试的“波形捕捉专家”。

北光恒电测试设备维修中心分享 DPO4104B 示波器维修案例：

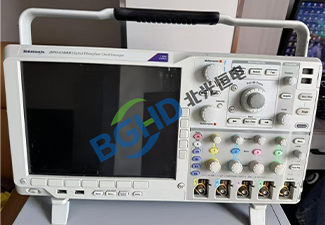

仪器型号： 泰克 Tektronix DPO4104B 数字荧光示波器（1GHz，4通道）；

故障描述： 仪器开机正常，自检通过，但通道 3 的偏置（Position）调节异常：旋钮调节通道 3 垂直位置时，波形跳动而非平滑移动，且调节范围严重缩窄（仅能移动 ±2 格，正常应为 ±5 格）。通道 1、2、4 正常。执行“信号路径补偿”后无效。

检测过程：

拆机，检查通道 3 的前端模拟板。DPO4104B 的每个通道独立使用一块前端混合信号处理模块。用万用表测量通道 3 的垂直偏置 DAC 输出控制电压，在旋转 Position 旋钮时，电压变化范围仅为 0.5V（正常应为 1.2V）。该 DAC 是 SPI 控制型，用示波器探测其数字接口，发现写操作正常，但 DAC 输出与预期不符。

偏置 DAC 芯片损坏（内部输出驱动级故障），导致输出电压范围压缩。该型号为 AD5663（双通道 16bit DAC），其通道 A 用于偏置控制。同时检查其基准电压（2.5V）正常。

维修： DPO4104B 示波器维修案例

更换通道 3 前端板上的偏置 DAC（AD5663），重新焊接并清洁。重新装配后，执行完整的用户校准（包括偏置、增益和时间校准）。旋转 Position 旋钮，波形平滑移动，范围恢复 ±5 格。垂直偏置精度回归原厂指标，维修完毕。
