罗德与施瓦茨 R&S ZNB20 矢量网络分析仪维修案例

ZNB 系列是罗德与施瓦茨的新一代矢量网络分析仪，以紧凑的机箱、高动态范围和快速的扫描能力，服务于天线、滤波器、放大器及 PCB 生产测试。ZNB20 频率范围 100kHz 至 20GHz，系统动态范围高达 140dB（典型值），迹线噪声优于 0.0015dB，输出功率 -40dBm 至 +13dBm，测试速度每点 <4µs，支持多端口和差分测量。凭借其优秀的性能和直观的界面，ZNB20 成为通用微波测试的“全能分析仪”。

北光恒电测试设备维修中心分享 ZNB20 网络分析仪维修案例：

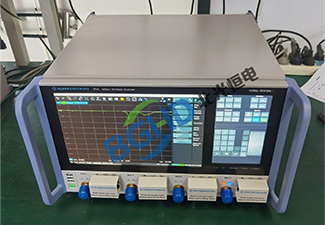

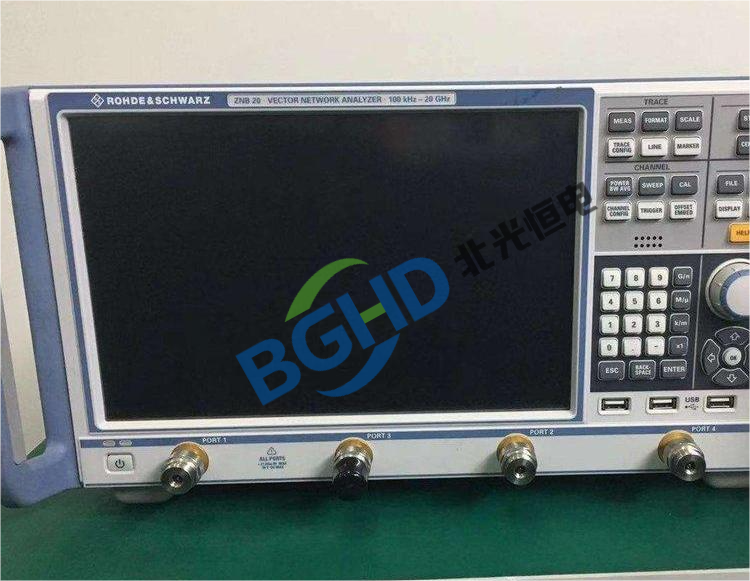

仪器型号： 罗德与施瓦茨 R&S ZNB20 矢量网络分析仪（20GHz，4 端口）；

故障描述： 仪器开机正常，自检基本通过，但端口 1 的接收机动态范围在高频段（>15GHz）显著下降：校准后，测量端口 1-2 直通件，动态范围（噪底至 0dB）约 110dB（正常应 >130dB）。低频段（<10GHz）动态范围正常。幅度精度无异常，但小信号（-110dBm）测量时迹线噪声极大。

检测过程：

拆机，检查端口 1 接收机链路的混频器和 IF 放大器。将端口 1 和端口 3 的接收机模块交换，故障转移到端口 3，确认模块问题。用频谱仪测量 IF 信号的噪底，发现混频器后的中频噪声基底偏高约 20dB。

混频器本振（LO）泄漏过大，在 IF 通带内产生干扰。进一步检查，接收机模块内的 LO 驱动放大器损坏，输出功率不足，导致混频器工作于非线性区，同时引入了额外噪声。测量该放大器（MMIC）输出功率（正常 +15dBm，实测 +3dBm）。

维修： ZNB20 网络分析仪维修案例

更换端口 1 接收机模块内的 LO 驱动放大器（同型号 HMC462），并重新标定增益。重新装配后，执行全端口校准，在 18GHz 测量动态范围恢复至 132dB。接收机噪底和动态范围回归原厂指标，维修完毕。
