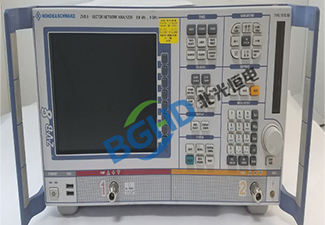

罗德与施瓦茨 R&S ZVB8 矢量网络分析仪维修案例

ZVB 系列是罗德与施瓦茨的中端矢量网络分析仪，以较高的测量速度和性价比，服务于无源器件、天线及 PCB 产线测试。ZVB8 频率范围 300kHz 至 8GHz，系统动态范围大于 120dB（典型值），迹线噪声优于 0.003dB，输出功率 -50dBm 至 +13dBm，测量速度每点 <5µs，支持四端口和平衡测量。凭借其稳定可靠的性能和直观的操作，ZVB8 成为生产和研发中的“高性价比多面手”。

北光恒电测试设备维修中心分享 ZVB8 网络分析仪维修案例：

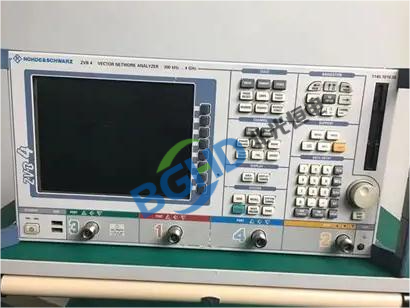

仪器型号： 罗德与施瓦茨 R&S ZVB8 矢量网络分析仪（8GHz，4 端口）；

故障描述： 仪器开机正常，自检部分通过，但端口 2 的源输出功率在 6-8GHz 频段显著偏低（约 -15dBm 设定 0dBm）：设定输出功率 0dBm，频率 7GHz，功率计实测 -14.8dBm；端口 1、3、4 正常。低频段（<5GHz）端口 2 正常。自动功率校准无法完成，报“功率校准失败”。

检测过程：

拆机，将端口 2 的射频源模块（含倍频器）与端口 1 的交换，故障转移到端口 1，确认模块问题。用频谱仪测量该模块内部的倍频器输入信号（约 2.5GHz，+7dBm）正常；输出端（7GHz）功率低。怀疑倍频器后级的放大器或衰减器损坏。

倍频器输出后有一级增益补偿放大器（MMIC，型号 HMC471），其输出端对地电阻接近 0Ω（击穿短路），导致信号被短路到地。该放大器供电电容同时漏电，造成电源纹波。

维修： ZVB8 网络分析仪维修案例

更换损坏的 MMIC 放大器（HMC471）及其供电退耦电容（10µF/16V 钽电容）。重新装配后，执行全频段源功率校准（6-8GHz）。验证端口 2 输出功率恢复至 -0.2dBm@0dBm 设定。端口 2 功率输出回归正常，维修完毕。
