安捷伦 Agilent N9040B UXA 信号分析仪维修案例

UXA 系列是安捷伦（现是德科技）性能最顶级的信号分析仪，具备无与伦比的相位噪声、实时带宽和分析深度，用于 5G/6G、毫米波雷达、卫星通信及前沿科学研究。N9040B 频率范围 3Hz 至 8.4GHz/13.6GHz/26.5GHz/44GHz/50GHz（可扩展至 110GHz），显示平均噪声电平（DANL）-172dBm（前置放大开启），相位噪声 -136dBc/Hz（10kHz 频偏，1GHz），全幅度精度 ±0.19dB，分析带宽高达 1GHz（实时 800MHz），支持多通道捕获和高级应用。凭借其卓越性能，N9040B 是信号分析领域的“终极领航者”。

北光恒电测试设备维修中心分享 N9040B 信号分析仪维修案例：

仪器型号： 安捷伦 Agilent N9040B UXA 信号分析仪（50GHz，1GHz 分析带宽选件）；

故障描述： 仪器开机正常，自检部分通过，但实时频谱分析（RTSA）模式下的无杂散动态范围（SFDR）下降约 20dB：设置中心频率 10GHz，扫宽 500MHz，输入 -20dBm 单音信号，正常 SFDR 应 >75dBc，实测仅约 55dBc，表现为基底抬升和杂散分量增多。传统扫频模式 SFDR 正常，说明问题在数字中频处理或 ADC 部分。

检测过程：

拆机，检查实时分析专用的高速 ADC 和 FPGA 处理板。N9040B 使用 10bit/5GSa/s ADC。用信号源输入纯净单音，在 ADC 输出端用逻辑分析仪观察数据，发现 ADC 输出的数字代码中存在明显的非单调性（缺失码），并伴有低频周期噪声。

ADC 的参考电压（Vref）电路中的去耦电容失效，导致 Vref 上叠加了约 10mVpp 的噪声；同时 ADC 时钟信号的抖动超标（约 500fs，正常应 <150fs）。时钟缓冲器（时钟扇出芯片）的老化导致附加抖动。

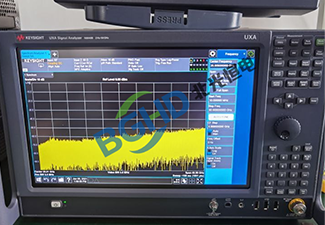

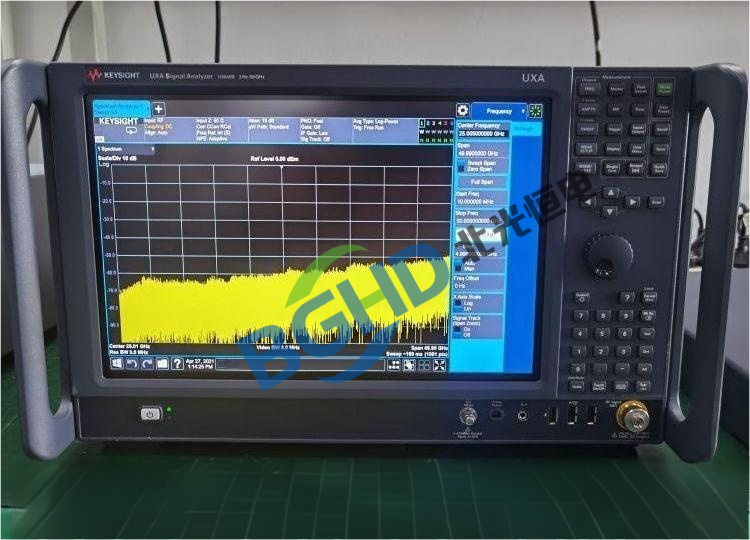

维修： N9040B 信号分析仪维修案例

更换 ADC 参考电压去耦电容（并联 10µF/0.1µF 低 ESR 电容），并更换时钟缓冲器芯片（HMC987）。重新测量 ADC 时钟抖动降至 120fs。重新装配后，执行实时中频校准和 SFDR 优化。输入 -20dBm 单音，SFDR 恢复至 78dBc。实时分析性能回归原厂规格，维修完毕。
