安捷伦 Agilent N9030A PXA 信号分析仪维修案例

PXA 系列是安捷伦（现是德科技）的顶级信号分析仪，具备业界领先的相位噪声、动态范围和宽分析带宽，用于航空航天、雷达、通信及频谱监测等最苛刻场合。N9030A 频率范围 3Hz 至 3.6GHz/8.4GHz/13.6GHz/26.5GHz/44GHz/50GHz（多种选件），显示平均噪声电平（DANL）-172dBm（前置放大开启），相位噪声 -132dBc/Hz（10kHz 频偏，1GHz），全幅度精度 ±0.19dB，分析带宽高达 500MHz，支持实时频谱分析和高级测量应用。凭借其卓越性能，N9030A 是信号分析领域的“旗舰标杆”。

北光恒电测试设备维修中心分享 N9030A 频谱分析仪维修案例：

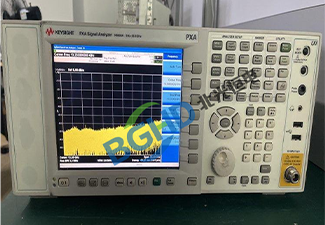

仪器型号： 安捷伦 Agilent N9030A PXA 信号分析仪（26.5GHz，实时频谱分析选件）；

故障描述： 仪器开机正常，自检基本通过，但相位噪声测量在低频区（1kHz-10kHz 频偏）出现异常凸起：测试 1GHz 载波，相噪曲线在 3kHz 偏移处隆起约 15dB（正常 -118dBc/Hz，实测 -103dBc/Hz）。其他频段相噪正常。幅度测量和频率响应正常。自检中“本振锁定”通过但“本振相噪”提示超出范围。

检测过程：

拆机，检查第一本振（YIG 振荡器）的调谐电路和参考环。用另一台低相噪频谱仪测量 YIG 输出，发现其近端（1-10kHz）相噪恶化。检测 YIG 驱动电路的纹波，发现调谐线圈电流中混有 3kHz 的振荡（来自电源调制）。进一步定位到为 YIG 线圈供电的 DAC 输出滤波器。

DAC 输出滤波电容（10µF 陶瓷电容）容值下降（实测 0.5µF），导致高频纹波未滤除，该纹波调频了 YIG，恶化近端相噪。同时，锁相环（PLL）的环路滤波器电容也老化，带宽展宽，无法抑制该调制。

维修： N9030A 频谱分析仪维修案例

更换 YIG 调谐 DAC 输出滤波电容（10µF/25V X7R），并更换 PLL 环路滤波电容（0.47µF C0G）。重新装配后，执行本振校准和相位噪声优化程序。重新测试 1GHz 载波，3kHz 偏移处相噪恢复至 -118dBc/Hz。指标回归原厂规格，维修完毕。
