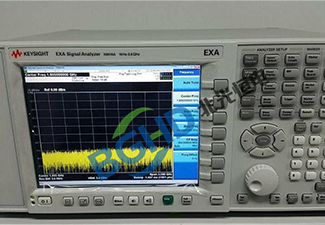

安捷伦 Agilent N9010A EXA 信号分析仪维修案例

EXA 系列信号分析仪是安捷伦（现是德科技）的中端频谱和信号分析平台，兼顾高性能与经济性，应用于无线通信、电磁兼容预测试及教学实验等领域。N9010A 频率范围 10Hz 至 44GHz（取决于选件），显示平均噪声电平（DANL）-163dBm（前置放大开启），相位噪声 -106dBc/Hz（10kHz 频偏，1GHz），全幅度精度 ±0.5dB，分析带宽可达 40MHz，支持多种测量应用（相位噪声、噪声系数、矢量解调等）。凭借其灵活的配置和稳定的性能，N9010A 成为研发和产线中实用高效的“中坚主力”。

北光恒电测试设备维修中心分享 N9010A 频谱分析仪维修案例：

仪器型号： 安捷伦 Agilent N9010A EXA 信号分析仪（44GHz，前置放大选件）；

故障描述： 仪器开机正常，自检部分通过，但前置放大器开启后，底噪改善幅度不足：前置放大器关闭时，中心频率 2GHz，RBW=1kHz，底噪约 -132dBm；开启前置放大后，理论底噪应降低至约 -150dBm，但实测仅 -138dBm，改善仅 6dB（正常应 >15dB）。测量小信号（-130dBm）时信噪比不足，无法准确读数。幅度校准正常，无报错。

检测过程：

拆机，找到前置放大器模块（位于输入衰减器与混频器之间）。用信号源注入 -100dBm 信号，测量放大器输入端和输出端功率，增益约 25dB（符合规格），但输出端噪声基底比输入端折算后高约 12dB，说明放大器噪声系数大。

前置放大器的低噪声晶体管（HEMT）因静电或过载损伤，导致增益正常但噪声系数恶化（从 3dB 升至 15dB）。检查偏置电路，发现输入匹配电容有轻微漏电，影响噪声匹配。

维修： N9010A 频谱分析仪维修案例

更换前置放大器模块中的低噪声晶体管（同型号，如 ATF-55143），并更换漏电的输入匹配电容。重新调整偏置电压至原厂值。重新装配后，执行前置放大校准和幅度校准。验证开启前置放大后，底噪在 2GHz 下恢复至 -152dBm（RBW=1kHz）。灵敏度指标回归原厂规格，维修完毕。
