安捷伦 Agilent N5247A PNA-X 系列微波网络分析仪维修案例

PNA-X 系列是安捷伦（现是德科技）最顶级的矢量网络分析仪，凭借其双源架构、灵活的信号路由和低噪声接收机，能够完成毫米波频段有源器件的线性 S 参数、非线性谐波、交调失真以及噪声系数等全面表征。N5247A 是 PNA-X 系列的高端型号，频率范围 10MHz 至 67GHz（可扩展至 110GHz），系统动态范围高达 124dB（67GHz），迹线噪声优于 0.003dB，输出功率 +8dBm（67GHz），接收机噪声系数低于 14dB，支持四端口全电子校准、脉冲测量及毫米波扩频。凭借其超宽频段和卓越的测量精度，N5247A 成为 5G 毫米波通信、汽车雷达和国防电子领域中器件表征的“全能旗舰”。

北光恒电测试设备维修中心分享 N5247A 网络分析仪维修案例：

仪器型号： 安捷伦 Agilent N5247A PNA-X 微波网络分析仪（67GHz，4 端口）；

故障描述： 仪器开机正常，自检基本通过，但端口 4 在 55-67GHz 频段进行混频器测试时，无法正确锁定本振/射频相位：设置混频器测量模式（固定中频），端口 1 输出射频（55-67GHz），端口 4 接收中频（通过外接本振）。仪器报“LO Unlock”或“Phase Lock Lost”错误。使用连续波 S 参数模式在端口 4 单端口测量负载，正常。本振源（内部第二源）在 55-67GHz 单独输出功率正常。

检测过程：

拆机，检查端口 4 的高频接收机模块中与本振相关的倍频链路。N5247A 采用共享本振方案。用频谱仪探测端口 4 接收机内部的本振注入信号（频率为射频-中频），发现信号频率正确，但存在较大的相位噪声和杂散。将端口 4 与端口 2 的接收机模块交换，故障转移到端口 2，确认是端口 4 模块问题。

接收机模块内部的本振倍频器（×4）中的倍频二极管偏置电压不稳定，导致倍频后的信号纯度差，且锁相环路的压控振荡器（VCO）调谐端滤波电容漏电，引起 VCO 控制电压抖动。

维修： N5247A 网络分析仪维修案例

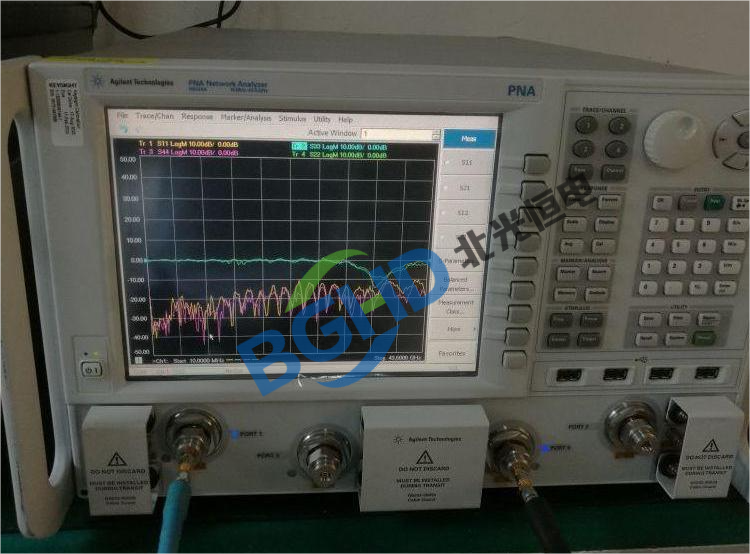

更换端口 4 接收机模块中本振倍频器的偏置电路电容（10µF/16V 钽电容）及 VCO 调谐端滤波电容（1µF NP0）。重新调整倍频器偏置电压至最佳点。重新装配后，执行全端口本振锁定校准和混频器测量验证。在 55-67GHz 范围内，混频器模式不再报错，中频信号稳定。仪器性能回归原厂规格，维修完毕。
