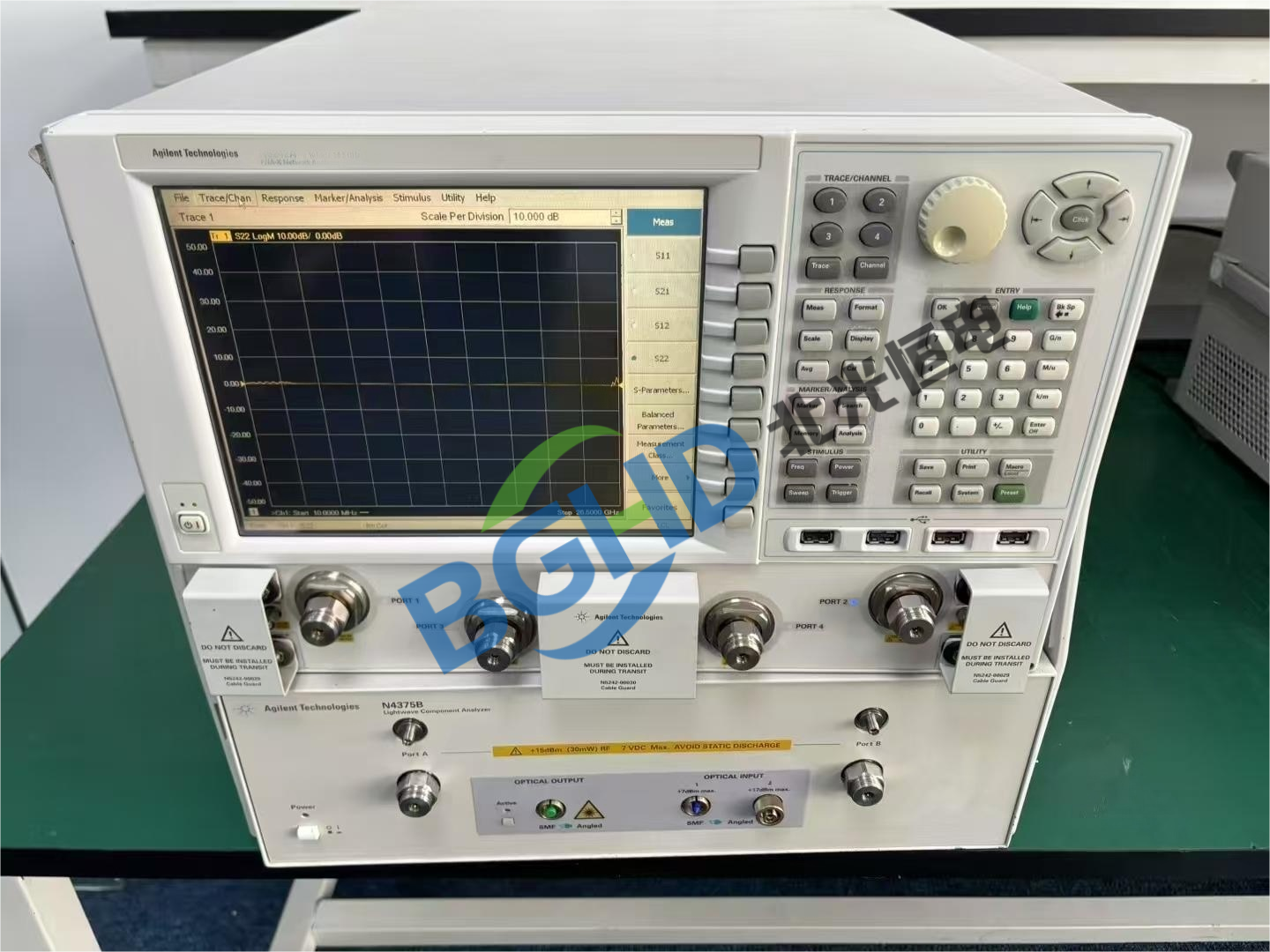

安捷伦Agilent N5242A PNA-X系列微波网络分析仪维修案例

PNA-X系列是安捷伦（现是德科技）功能最全面的矢量网络分析仪，具备双源和内置信号合路器，能够执行放大器、混频器、变频器的线性及非线性测量。N5242A频率范围10MHz至26.5GHz（可扩展至67GHz），系统动态范围高达127dB（20GHz），迹线噪声优于0.002dB，输出功率+13dBm，接收机噪声系数低于10dB，支持四端口平衡测量和脉冲S参数测试。凭借其强大的测量能力和灵活性，N5242A成为微波元器件、射频前端及通信系统测试的“全能旗舰”。

北光恒电测试设备维修中心分享N5242A网络分析仪维修案例：

仪器型号： 安捷伦 Agilent N5242A PNA-X 微波网络分析仪（26.5GHz，4端口，带噪声系数选件）；

故障描述： 仪器开机正常，自检部分通过，但端口3的接收机在低频段（<500MHz）幅度响应异常跳变：执行接收机校准后，测量端口3的幅度平坦度，发现在100MHz、200MHz、350MHz处出现约0.8dB的阶跃跳变，其他频段平滑。高频段正常。端口3单独测量小信号（-30dBm）时，幅度读数在这些频点附近不稳定，跳动±0.5dB。端口1、2、4正常。

检测过程：

拆机，检查端口3的接收机前端的可调滤波器组（用于抑制谐波）。N5242A在低频段使用一组LC滤波器，通过PIN二极管开关切换频段。用频谱仪探测开关控制电压，发现切换点对应的控制信号存在抖动，导致滤波器开关不稳。测量驱动该PIN开关的比较器输出，其参考电压受温度影响漂移。

接收机低频滤波开关驱动电路中的一个电压比较器（LM311）老化，其滞回区间变小，导致在频段边界附近来回振荡，引起幅度跳变。同时，该比较器的分压电阻网络中一颗电阻阻值变化，造成切换阈值偏移。

维修： N5242A网络分析仪维修案例

更换退化的电压比较器（LM311），并重新校准其参考分压网络（更换同精度电阻）。重新装配后，执行低频接收机校准，验证幅度平坦度在10-500MHz范围内优于±0.1dB。端口3测量稳定性恢复正常，无跳变。指标回归原厂规格，维修完毕。
