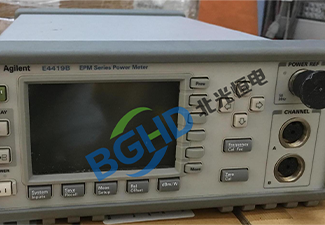

安捷伦Agilent E4419B EPM系列双通道平均功率计维修案例

双通道平均功率计能够同时测量两路射频信号的平均功率，广泛用于放大器增益测试、通道间平衡校准、插入损耗测量及自动化测试系统。安捷伦E4419B是EPM系列的双通道平均功率计，频率范围100kHz至110GHz（取决于探头），动态范围-70dBm至+44dBm，支持同时显示两通道的测量结果以及差值、比值运算，测量速度高达400读数/秒（单通道），双通道也能保持在200读数/秒以上，内置GPIB、RS232和并口，兼容多种功率探头。凭借其双通道独立测量和高精度同步能力，E4419B成为生产线上并行测试和实验室多端口器件评估的“效率倍增器”。

北光恒电测试设备维修中心分享E4419B功率计维修案例：

仪器型号： 安捷伦 Agilent E4419B 双通道平均功率计（配E4412A CW探头×2）；

故障描述： 仪器开机正常，自检通过，两通道零点、参考校准均能完成，但通道A与通道B的测量结果不一致：同一信号源通过等功分器输入两通道（信号：100MHz，0dBm），通道A显示-0.02dBm，通道B显示-1.25dBm，偏差约1.23dB；交换探头后，偏差仍在通道B，说明探头正常、通道B主机增益偏低；温度稳定后偏差仍存在；

检测过程：

拆机，用示波器分别测量两通道的模拟信号路径（探头输入后经过调理电路、ADC驱动）。对比发现，通道B的可变增益放大器（VGA）的控制电压与通道A相同（DAC输出），但通道B的输出幅度明显低于通道A；测量VGA的增益控制引脚电压，发现该引脚对地短路（正常开路或高阻抗），导致增益始终处于最低档。

通道B的VGA控制引脚上的静电保护二极管击穿，造成控制电压被钳位，无法正常调节增益。该VGA型号为AD8321，其增益控制电压范围为0至5V，对应增益范围-20dB至+20dB，控制引脚短路造成固定低增益。

维修： E4419B功率计维修案例

更换通道B的VGA芯片（AD8321），并检查周边限流电阻；重新进行双通道增益平衡校准（使用内置参考源和标准功率计修正）。重新装配后，使用等功分器验证，两通道测量偏差小于±0.05dB（0dBm实测通道A-0.01dBm，通道B-0.03dBm）。

双通道一致性恢复，仪器维修完毕。
