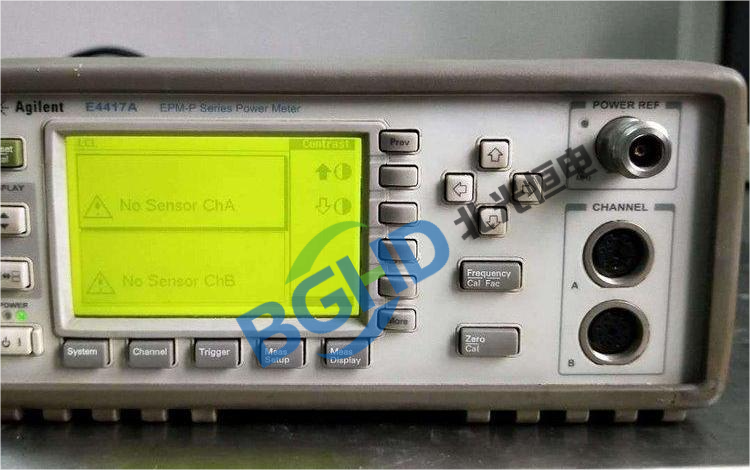

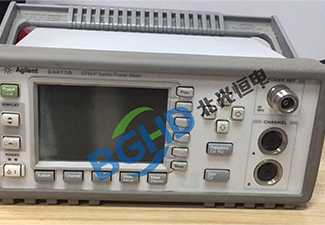

安捷伦Agilent E4417A EPM-P系列双通道峰值功率计维修案例

双通道峰值功率计是同时监测多路射频脉冲信号的关键设备，用于对比测量两路信号的峰值功率、时间偏差及脉冲参数，广泛应用于相控阵雷达通道一致性测试、T/R组件调试及多发射机同步分析。安捷伦E4417A是EPM-P系列的双通道峰值功率计，频率范围100kHz至110GHz（取决于探头），动态范围-70dBm至+20dBm（峰值模式），支持通道间时间偏差测量（分辨率1ns），内置高速采样（5MSa/s），可同时显示两路信号的脉冲包络，并提供比率和相对测量功能。凭借其双通道同步捕获能力，E4417A成为多通道脉冲功率测试和时序分析的“时间同步师”。

北光恒电测试设备维修中心分享E4417A功率计维修案例：

仪器型号： 安捷伦 Agilent E4417A 双通道峰值功率计（配E9327A峰值探头×2）；

故障描述： 仪器开机正常，自检通过，双通道校准（零点、参考）均通过，但通道A与通道B的测量结果存在固定偏差：同一信号源通过等功分器同时输入两通道（信号：1GHz，峰值功率0dBm，脉宽10μs，占空比10%），通道A显示-0.05dBm，通道B显示-1.80dBm，相差约1.75dB；交换探头后，偏差转移到通道A，证明探头正常、通道B主机接收链路增益偏低；

检测过程：

检查通道B输入连接器及内部开关，无接触不良；拆机检测通道B的模拟信号处理链路（包括视频放大、ADC驱动等）；

用示波器测量通道B的视频信号输入端（来自探头）幅度，与通道A相同位置对比，无明显差异；但经过一级可变增益放大器（VGA）后，通道B输出幅度明显低于通道A（约1.7dB）；

通道B的VGA控制电压异常，该VGA采用模拟乘法器（AD834），其增益控制引脚电压偏低（正常1.2V，实测0.45V）。跟踪发现，增益控制DAC的输出缓冲运放损坏，输出电压无法调节到设定值。

维修： E4417A功率计维修案例

更换通道B增益控制路径中的缓冲运放（型号OPA227），并检查DAC输出参考电压；重新进行双通道增益平衡校准（使用内置校准源或标准脉冲源）；

校准后，两通道测量同一信号源，偏差小于±0.05dB（0dBm实测通道A-0.02dBm，通道B-0.03dBm）；

通道增益一致性回归原厂指标，维修完毕。
