安捷伦Agilent E4447A PSA系列高性能频谱分析仪维修案例

安捷伦E4447A是PSA系列中频率覆盖3Hz至42.98GHz的高端型号，可扩展至50GHz，具备业界领先的动态范围、低相位噪声和高分析带宽。显示平均噪声电平（DANL）低至-154dBm（前置放大开启，20GHz），相位噪声-116dBc/Hz（10kHz频偏，10GHz载波），全幅度精度±0.19dB。它内置高达80MHz的分析带宽（选件），支持矢量信号分析、相位噪声测量、噪声系数分析等多种应用。凭借其宽频带和高灵敏度，E4447A适用于微波频段的雷达、卫星通信、毫米波器件及复杂电磁环境监测等苛刻场合，是微波测试领域的“微波卫士”。

北光恒电测试设备维修中心分享E4447A频谱分析仪维修案例：

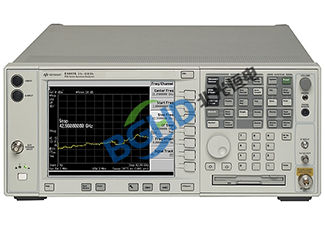

仪器型号： 安捷伦 Agilent E4447A 高性能频谱分析仪（42.98GHz，PSA系列）；

故障描述： 仪器开机正常，自检部分通过，但扫描迹线上出现大量假响应（幻影信号）：输入端接50Ω负载，全频段扫描（3Hz-42.98GHz）发现多个幅度在-70dBm至-90dBm之间的窄带尖峰，频率位置不固定，且与扫描时间相关；在零扫宽（Zero Span）下观察，这些尖峰表现为时域上的随机突发脉冲，疑似内部数字干扰或电源噪声耦合。

检测过程：

检查电源模块，用示波器测量各主要供电轨，发现+5V数字电源上有幅度约30mV、频率约2.5MHz的周期尖峰，对应频谱仪本振和视频滤波器的控制信号频率。断开该电源与射频板的连接，外接线性电源供电，假响应消失。

主板的DC-DC转换器开关频率泄漏到射频前端。该电源的滤波电感磁芯破裂，导致纹波抑制下降，且其后的LC滤波器电容容量不足，无法滤除开关噪声。噪声通过地平面或空间辐射耦合到射频信号路径，混入中频。

维修： E4447A频谱分析仪维修案例

更换主板电源模块的滤波电感（同尺寸、同感值）和滤波电容（100µF/16V低ESR）。使用近场探头确认泄漏噪声降至-100dBm以下。重新装配后，执行完整的幅度校准和杂散响应校准。

全频段扫描无虚假杂散，底噪平坦，指标回归原厂规格，维修完毕。
