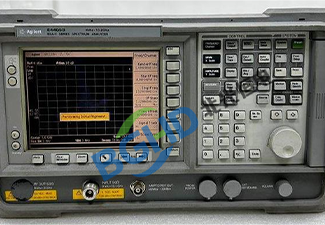

安捷伦Agilent E4405B ESA-E系列频谱分析仪维修案例

安捷伦E4405B是ESA-E系列中的高频段型号，频率覆盖9kHz至13.2GHz（可扩展至26.5GHz），显示平均噪声电平（DANL）低至-156dBm（前置放大开启），相位噪声-100dBc/Hz（10kHz频偏，1GHz载波），全频段幅度精度±0.4dB。具备一键测量、多窗口显示及GPIB/RS232接口，可选配跟踪源、调制分析和EMC测量软件。该型号覆盖C、X波段，适合雷达信号监测、卫星通信测试及微波器件测量，是通用频域分析中的“侦察兵”。

北光恒电测试设备维修中心分享E4405B频谱分析仪维修案例：

仪器型号： 安捷伦 Agilent E4405B 频谱分析仪（13.2GHz，ESA-E系列）；

故障描述： 仪器开机正常，自检通过，但扫频速度在跨频段时突然变慢：从起始频率100kHz扫描至停止频率13GHz，扫描时间约20秒（正常应<2秒，RBW=1MHz）。逐个频段测试发现，频率超过12.5GHz时扫描明显卡顿，且伴有“嘀嗒”继电器响，屏幕刷新不连续。低频段扫速正常。自检无报错。

检测过程：

拆机检查YIG预选器（跟踪滤波器）及其驱动电路。E4405B为12GHz以上频段使用YIG调谐滤波器。用示波器监测YIG驱动电流，发现在12.5-13.2GHz区间，驱动电流出现不规则跳变而非平滑斜坡。YIG驱动电路中的D/A转换器输出滤波电容漏电，导致该频段控制电压不稳定，锁相环反复重调，扫描时间剧增。该电容受温漂影响，在靠近频段边缘时失效。

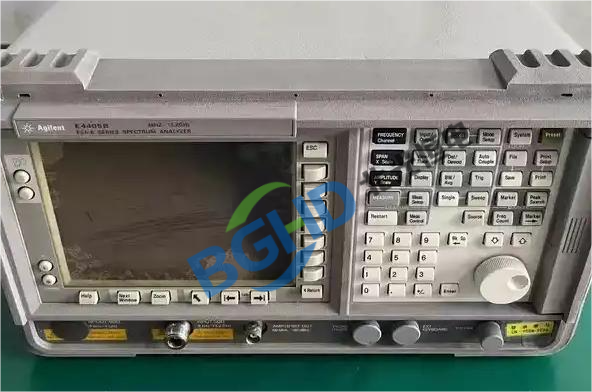

维修： E4405B频谱分析仪维修案例

更换YIG驱动电路输出端的滤波电容（10µF/25V钽电容，注意极性），并检查同路其他电容。重新校准YIG调谐电压-频率对应表（通过维修软件执行YIG校准）。重新扫描全频段，用信号源验证每个频点的信号响应速度。

扫频速度恢复正常（全频段<2秒，RBW=1MHz），继电器切换流畅，维修完毕。
