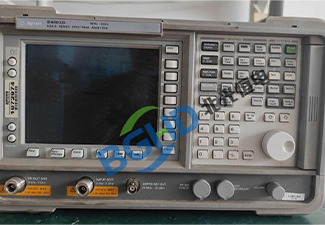

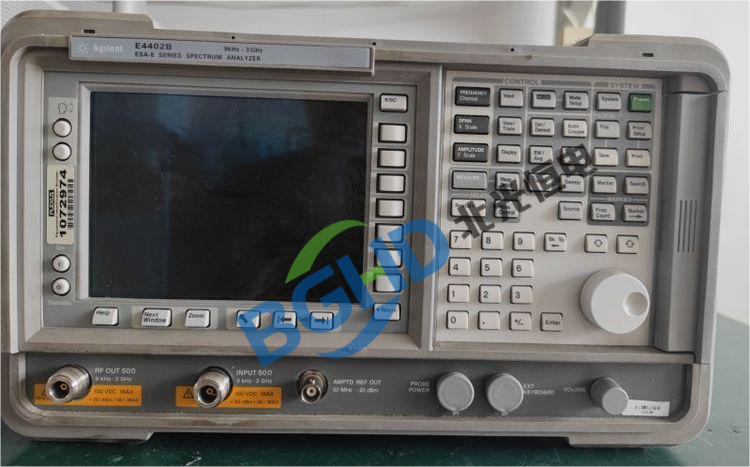

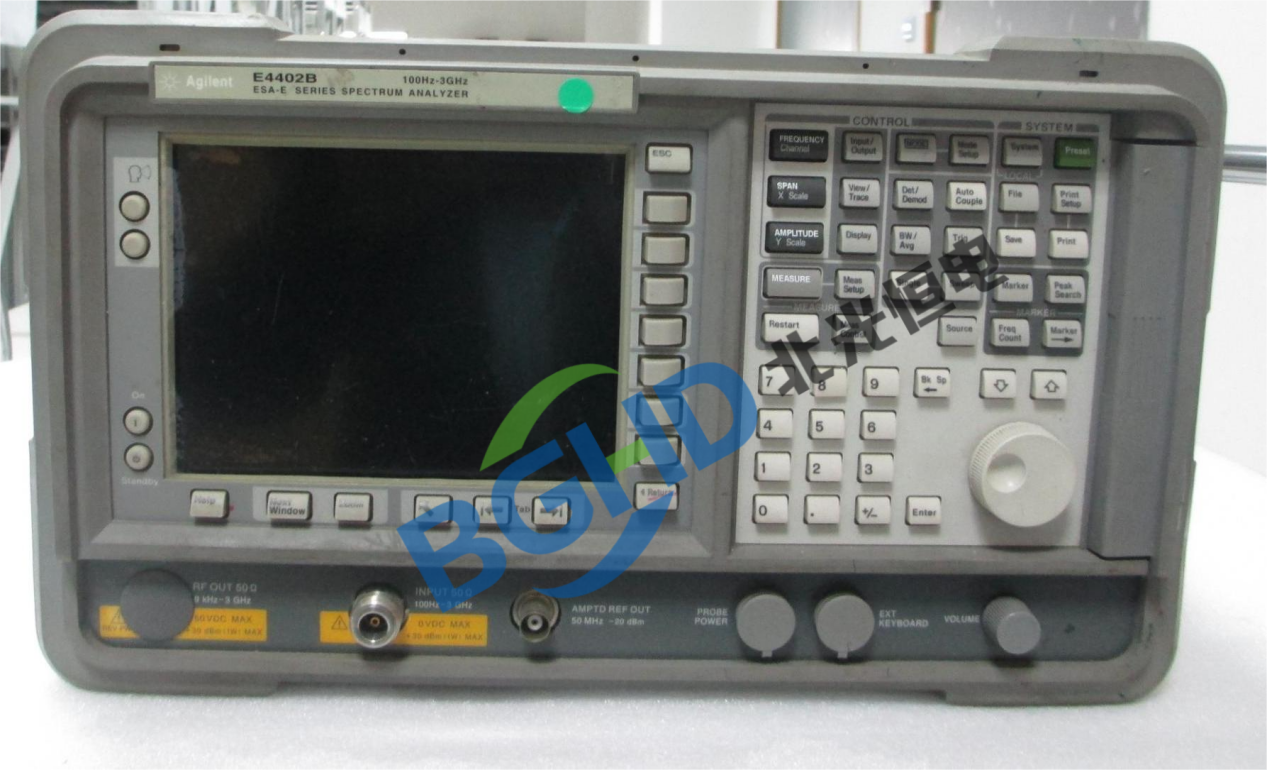

安捷伦Agilent E4402B ESA-E系列频谱分析仪维修案例

频谱分析仪是射频测试中用于观察信号频域特性的核心仪器，广泛应用于无线通信、电磁兼容、频谱监测及设备维护等领域。安捷伦E4402B是ESA-E系列中的中端型号，频率范围9kHz至3.0GHz（可扩展至1.5/3.0/6.7/13.2/26.5GHz），显示平均噪声电平（DANL）低至-150dBm（前置放大器开启），分辨率带宽（RBW）1Hz至5MHz，相位噪声-90dBc/Hz（10kHz频偏，500MHz载波），幅度精度±0.4dB。具备一键测量、极限线测试及GPIB/LAN接口，并可选配跟踪源和调制分析功能。凭借其高性价比和便携性，E4402B成为工厂、实验室和现场测试中值得信赖的“中端主力”。

北光恒电测试设备维修中心分享E4402B频谱分析仪维修案例：

仪器型号： 安捷伦 Agilent E4402B 频谱分析仪（3GHz，ESA-E系列）；

故障描述： 仪器开机正常，自检部分通过，但中频带宽（IF）切换时幅度跳变：设定中心频率1GHz，参考电平0dBm，输入-10dBm校准信号。手动切换分辨率带宽（RBW）从1kHz至100kHz，屏幕显示幅度跳变约±5dB，且在30kHz处最明显。自动带宽耦合关闭，视频带宽（VBW）固定10kHz；其他频段类似；自检无明确报错；

检测过程：

检查输入混频器和第一中频前的衰减器，均正常；拆机后，重点检测中频滤波器（晶体/LC）切换电路。用频谱仪探针测量第一中频（321.4MHz）输出电平，在切换RBW时幅度稳定，说明前端无问题。

第二中频滤波器组的开关矩阵损坏。该部分由多个不同带宽的滤波器组成，通过PIN开关选择通道。测量发现30kHz滤波器的输出端信号幅度比输入端低约8dB，而其他滤波器通道正常。

30kHz滤波器的匹配衰减器（π型电阻网络）中，一颗串联电阻阻值从50Ω增大至约150Ω，导致插入损耗异常升高，同时该滤波器的PIN开关关断隔离度下降，引起串扰。

维修： E4402B频谱分析仪维修案例

更换损坏的30kHz滤波器通道的匹配电阻（50Ω，1%），并重新校准该通道的增益补偿；清洁或更换同位置PIN开关（若触点老化）。重新装配后，使用标准信号源进行幅度校准和带宽切换响应测试（全RBW档位）。RBW切换时幅度跳变小于±0.3dB，指标回归原厂规格，维修完毕。
