安捷伦Agilent 8496A步进可调衰减器维修案例

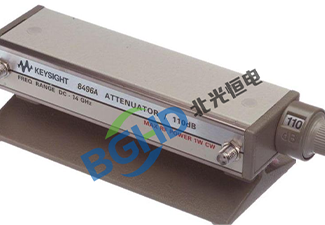

步进可调衰减器是射频微波测试系统中最常用的电平控制器件，用于精确调整信号幅度，广泛应用于接收机动态测试、功放线性化校准及多径仿真。安捷伦8496A是一款宽范围手动步进可调衰减器，频率覆盖DC至18GHz，衰减范围0-110dB（以10dB步进），插入损耗小于1.5dB（0dB档），最大输入功率+27dBm（0.5W），重复性优于0.01dB，采用镀金簧片开关和精密厚膜/薄膜电阻网络，具有出色的平坦度和低驻波比（SWR<1.5）。该衰减器适合需要大幅度和粗调步进的场景，是微波测试系统中平衡功率的“射频天枰”。

北光恒电测试设备维修中心分享8496A步进衰减器维修案例：

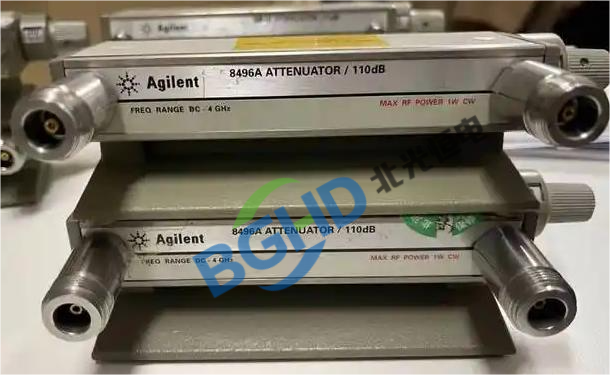

仪器型号： 安捷伦 Agilent 8496A 手动步进可调衰减器（DC-18GHz，0-110dB，10dB步进）；

故障描述： 衰减器旋钮转动正常，但所有衰减档位（10dB、20dB…110dB）均出现约-5dB的额外衰减：设置0dB档，矢量网络分析仪实测插入损耗约6.2dB（正常应<1.5dB）；设置10dB档，实测约16dB；各档位均比标称值多出约5dB，且频率升高后偏差更大（18GHz处偏差达7dB）。旋钮指示与内部开关动作一致，无卡顿；

检测过程：

拆开衰减器外壳，检查内部电阻网络和簧片开关。该衰减器为串联型，由多个10dB基本衰减节组成。用万用表测量公共参考点的对地电阻，发现输入与输出之间的公共接地路径开路；

公共接地簧片触点的固定螺钉松动，导致接地端接触电阻增大（约5Ω），产生串联衰减。同时，第一级衰减片的接地焊盘有裂纹，使接地回路失效；

分析原因为运输振动导致螺钉松动，以及长期热循环使焊盘疲劳开裂。

维修： 8496A步进衰减器维修案例

紧固公共接地簧片的固定螺钉，并补焊开裂的接地焊盘；用低电阻测试仪确认接地回路阻值<10mΩ；

重新装配后，用网络分析仪对所有档位进行全频段S21测试（DC-18GHz，0-110dB步进），验证衰减精度和平坦度；

0dB档插入损耗恢复至1.3dB@18GHz，各档位精度回归±0.3dB，维修完毕。
