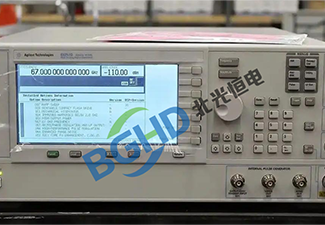

安捷伦Agilent E8257D/E8267D信号发生器维修案例

信号发生器是射频微波测试领域的核心激励设备，能够输出高纯度、高功率的连续波或调制信号，广泛应用于雷达系统测试、卫星通信、航空航天及电磁兼容等领域。安捷伦E8257D是一款高性能微波模拟信号发生器，频率覆盖250kHz至67GHz（取决于选件），具备优异的相位噪声性能（-134dBc/Hz@10kHz@10GHz）和高输出功率（+26dBm@20GHz典型值），支持AM、FM、PM及脉冲调制。E8267D则在其基础上增加了矢量调制功能，可用于复杂数字调制信号的生成。该系列信号源凭借其出色的频谱纯度和高功率输出能力，成为微波测试系统中不可或缺的“功率引擎”。

北光恒电测试设备维修中心分享E8257D信号发生器维修案例：

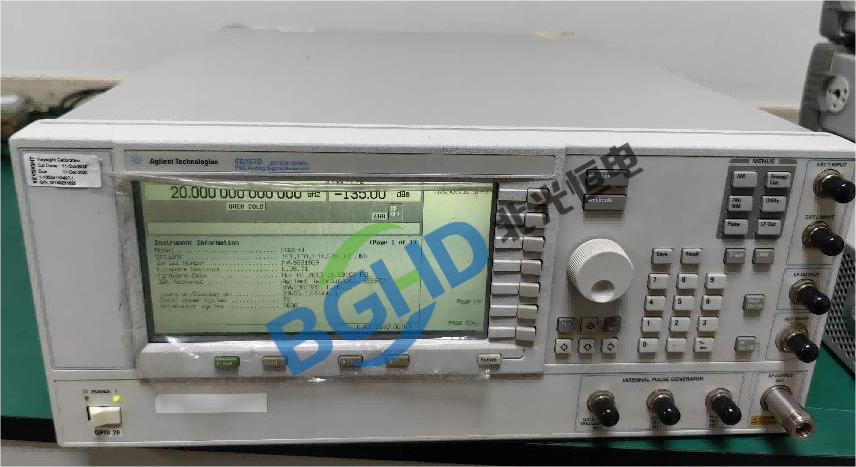

仪器型号： 安捷伦 Agilent E8257D 微波模拟信号发生器（20GHz选件）；

故障描述： 仪器开机正常，自检通过，频率输出准确，但射频输出功率严重偏低：设定输出频率10GHz、电平0dBm，使用功率计实测约-18dBm，偏差-18dB；在较低频率（如1GHz）同样偏小约15dB；ALC（自动电平控制）自校准报错“Unleveled”；调制功能正常；

检测过程：

检查射频输出连接器及内部隔直电容，无物理损坏；

拆机检测输出功率链路，使用频谱分析仪逐级探测：在ALC检波器输入端的耦合信号幅度正常，但经过ALC环路后的可变衰减器输出信号偏低；

输出模块中的程控衰减器内部电阻网络损坏，导致衰减量过大（固定插入损耗约18dB）；

进一步检测发现，该衰减器（0-90dB，1dB步进）内部某级薄膜电阻因长期承受高功率或冲击而部分烧毁，实际衰减量偏离标称值。

维修： E8257D信号发生器维修案例

更换输出模块中损坏的程控衰减器组件，并重新进行ALC环路校准；

使用功率计和频谱分析仪对整机进行全频段功率校准（-20dBm至+20dBm各档位）；

输出功率恢复设定值（10GHz/0dBm实测-0.1dB），ALC锁定正常，精度回归原厂±0.5dB指标，维修完毕。
