安捷伦Agilent 34401A数字万用表维修案例

数字万用表是电子测试领域最基础、最通用的测量工具，能够实现电压、电流、电阻、频率、二极管等多种参数的精密测量。安捷伦34401A是一款经典的六位半数字万用表，被全球工程师誉为“行业标准”，直流电压基本精度高达0.0035%，年稳定度优于0.005%，具备12种测量功能和5种数学运算（dB、dBm、Null、极限、最小值/最大值/平均值），支持GPIB和RS232通讯接口。凭借其高可靠性、优异的线性度和长期稳定性，34401A广泛应用于研发验证、生产测试、计量校准及教学实验等领域，至今仍在全球各大实验室中服役。

北光恒电测试设备维修中心分享34401A数字万用表维修案例：

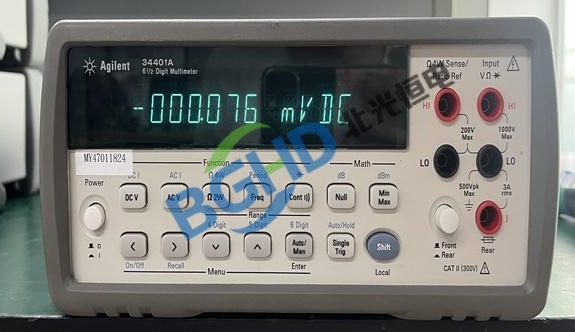

仪器型号： 安捷伦 Agilent 34401A 六位半数字万用表；

故障描述： 仪器开机正常，自检通过，但直流电压100V档位测量值偏低：输入100V标准电压源（Fluke 5720A校准源），仪器显示96.5V，偏差约-3.5%；其他电压档位（100mV、1V、10V）测量正常；直流电流和电阻测量功能正常；自校准（Self-Cal）执行后问题依旧；

检测过程：

检查输入端子及测试线缆，排除接触不良；

拆机检测前端信号调理电路，使用示波器探测ADC输入端，发现在100V档位时分压衰减器输出信号幅度偏低；

100V档位分压电阻网络中的一颗精密电阻（1MΩ/0.01%）阻值漂移（实测增大至约1.036MΩ），导致分压比改变；

进一步检测发现，该电阻受潮或长期过热导致阻值变化，分析原因为仪器曾在高湿度环境中长期存放，电阻膜层氧化。

维修： 34401A数字万用表维修案例

更换漂移的精密分压电阻（1MΩ，0.01%，低温漂），使用同规格高精度电阻；

重新装配后，使用直流校准源对100V档位进行校准，并验证其他档位的连锁影响；

100V档位测量恢复正常（100V输入显示99.98V），精度回归±0.0035%原厂指标，维修完毕。
