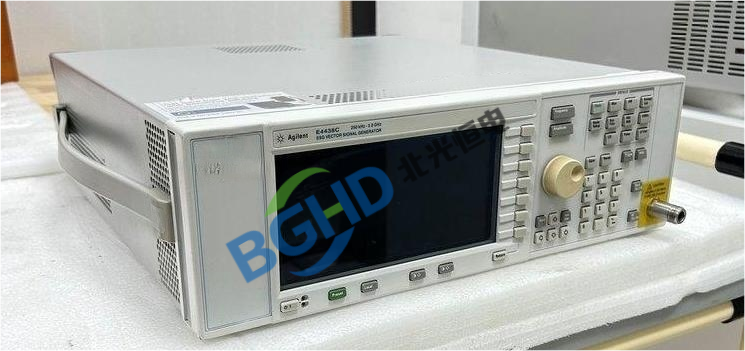

安捷伦Agilent E4438C矢量信号发生器维修案例

矢量信号发生器是无线通信测试领域的核心设备，能够生成符合多种通信标准的复杂调制信号，广泛应用于3G/4G/Wi-Fi/蓝牙等无线终端的研发、生产和认证测试。安捷伦E4438C是一款高性能矢量信号发生器，频率范围250kHz至6GHz，具备6GSa/s采样率和高达160MHz的射频调制带宽，内置基带发生器（64M采样存储），支持多种数字调制格式（PSK、FSK、QAM等）和衰落模拟，提供优异的ACPR和EVM性能（典型值EVM<0.5%）。凭借其灵活的任意波形生成能力和出色的信号质量，E4438C成为无线通信研发测试中不可或缺的“多标准源”。

北光恒电测试设备维修中心分享E4438C信号发生器维修案例：

仪器型号： 安捷伦 Agilent E4438C 矢量信号发生器（6GHz，160MHz带宽）；

故障描述： 仪器开机正常，自检通过，连续波（CW）输出正常，但矢量调制输出异常：选择WCDMA调制模式、设定输出频率2GHz、电平-10dBm，用频谱分析仪观察输出频谱，发现调制信号频谱功率偏低约20dB，且EVM恶化至约8%；切换至CW模式，输出功率和频率均正常；自检无报错；

检测过程：

检查基带信号发生器的输出端口（I/Q信号），使用示波器探测I/Q DAC输出波形，发现I/Q信号幅度正常，但经过上变频和调制器后输出功率偏低；

I/Q调制器本振驱动电平不足，导致调制损耗过大；

进一步检测发现，I/Q调制器（AD8349）的本振输入缓冲放大器输出幅度下降（从标称+3dBm降至-8dBm），跟踪发现该放大器的偏置电阻阻值漂移，导致增益下降。

维修： E4438C信号发生器维修案例

更换I/Q调制器本振驱动链路上的偏置电阻，恢复缓冲放大器增益；若缓冲放大器芯片本身损坏则一并更换；

重新装配后，使用矢量信号分析仪对仪器进行调制精度校准（I/Q幅度不平衡、正交偏移等）；

调制输出恢复正常（WCDMA信号功率准确，EVM<0.8%），精度回归原厂指标，维修完毕。
