是德科技Keysight E4980AL精密LCR表维修案例

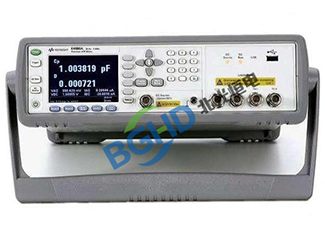

精密LCR表是元器件测试和材料分析领域的核心仪器，用于测量电感(L)、电容(C)、电阻(R)及其衍生参数（Q值、D值、ESR等），广泛应用于MLCC电容测试、电感器筛选、谐振器表征及介电材料研究等领域。是德科技E4980AL是一款高性能精密LCR表，频率覆盖20Hz至300kHz/500kHz/1MHz（可选），基本阻抗精度高达±0.05%，具备1mΩ至10MΩ宽阻抗测量范围，内置直流偏置功能（0-40V/0-100mA），支持列表扫描和图形分析，配备4.3英寸LCD显示屏和多种通讯接口。凭借其优异的线性度和0.01mΩ/0.001pF的高分辨率，E4980AL成为电子元器件来料检验和质量控制中不可或缺的“高精度天平”。

北光恒电测试设备维修中心分享E4980AL精密LCR表维修案例：

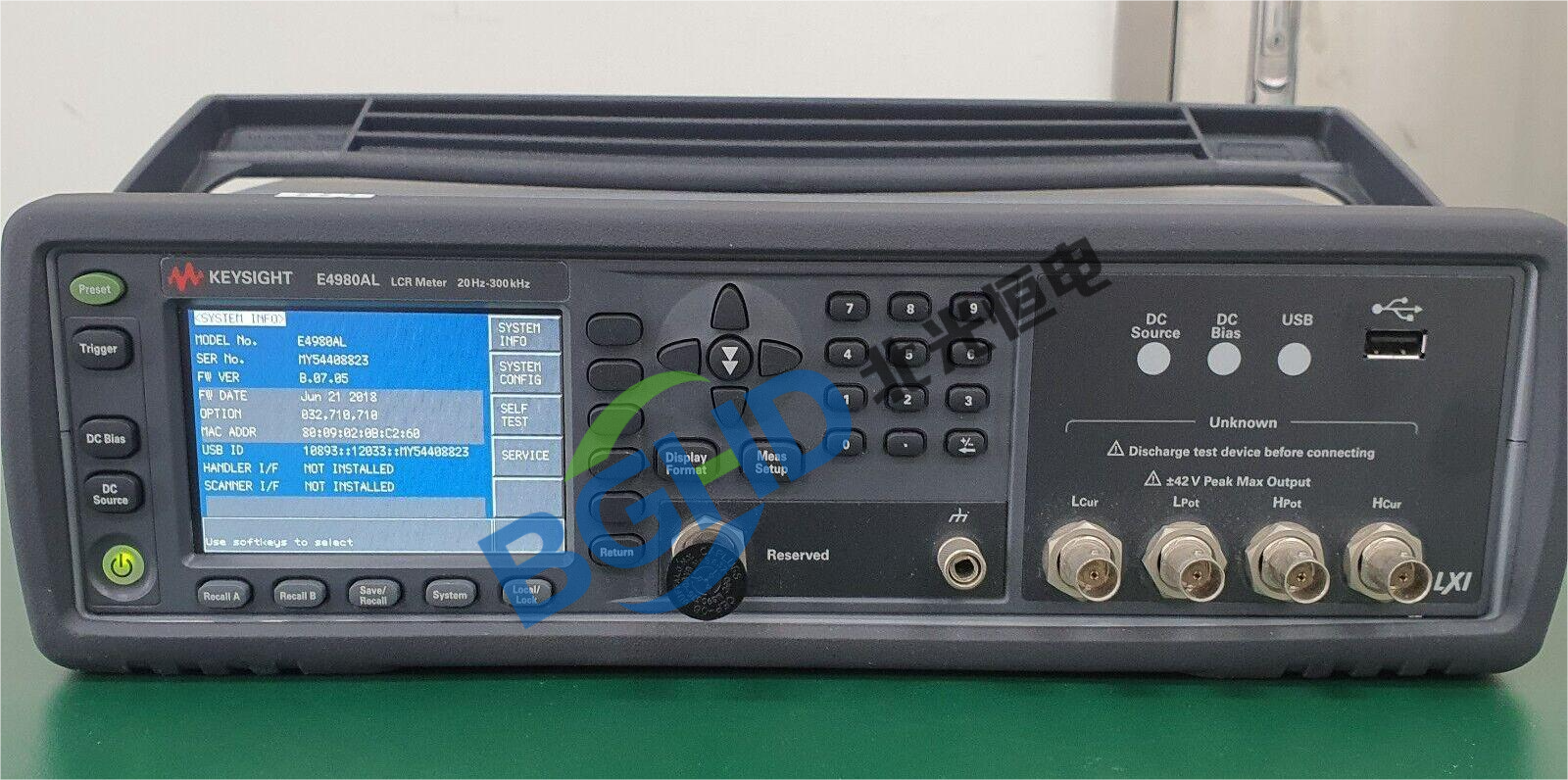

仪器型号： 是德科技 Keysight E4980AL 精密LCR表（1MHz版，标配四线开尔文测试线）；

故障描述： 仪器开机正常，自检通过，但低阻抗（<1Ω）测量异常：使用标准1mΩ锰铜分流器进行测试，仪器显示12mΩ左右，偏差超过10倍；开路清零和短路清零执行后无明显改善；在100Ω及以上量程测试标准电阻，读数正常；频率影响不大；

检测过程：

检查四线开尔文测试夹具及线缆，确认HCUR、HPOT、LPOT、LCUR四线接触良好无氧化；

拆机检测内部自动平衡电桥的核心——电流检波器，使用示波器探测检波器输出，发现在低阻抗测量时电桥无法有效平衡，检波器输出直流偏置严重（正常应为0V±几毫伏）；

电流检波器精密运放的输入偏置电流过大，导致低阻抗下被测信号被偏置淹没；

进一步检测发现，检波器前端负责阻抗匹配的JFET输入级因静电损伤，其栅极漏电流从正常的皮安级增加到微安级，破坏了电桥平衡算法对微弱电流的测量能力。

维修： E4980AL精密LCR表维修案例

更换损坏的JFET输入级（匹配对管），并重新调整检波器直流偏置零点；

重新装配后，使用标准电阻（1mΩ、10mΩ、100mΩ、1Ω、10Ω、100Ω、1kΩ）对整机进行低阻校准和全量程阻抗校准；

低阻抗测量恢复正常（1mΩ标准电阻读数为1.02mΩ），精度回归±0.05%原厂指标，维修完毕。
