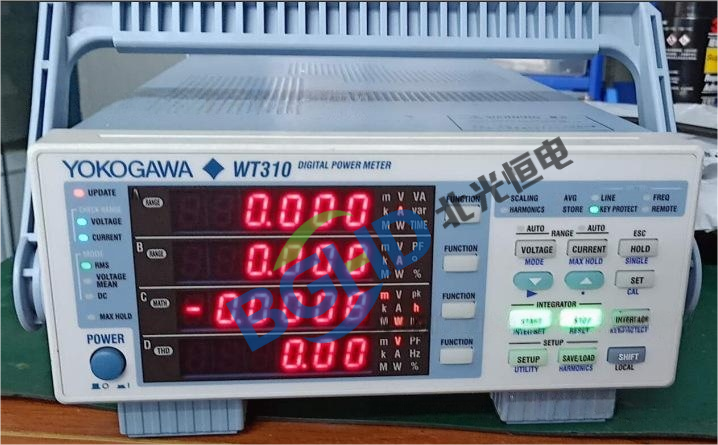

横河YOKOGAWA WT310E数字功率计维修案例

数字功率计是电力参数测量的基础仪器，用于精确测量电压、电流、功率、功率因数、谐波等参数，广泛应用于电源测试、家电检测、新能源逆变器评估及产线老化监测等领域。横河WT310E是一款高精度单相数字功率计，电压测量范围1.5V-600V，电流范围10mA-20A，基本功率精度高达±0.1%（50/60Hz），具备5mA低电流测量能力和宽频带响应（DC至100kHz），支持谐波分析至50次。其紧凑设计和标配USB/LAN接口，配合应用软件，既能独立使用也可集成于自动测试系统。凭借其宽量程和高线性度，WT310E成为研发实验室和质检部门进行能耗评估的“能耗精算师”。

北光恒电测试设备维修中心分享WT310E功率计维修案例：

仪器型号： 横河 YOKOGAWA WT310E 数字功率计（单相，100kHz，20A）；

故障描述： 仪器开机正常，电压测量正常，但电流测量在小量程档位（10mA-100mA）读数严重偏低：输入50mA标准交流电流（50Hz），屏幕显示仅5mA，偏差达90%；切换到1A档位时，读数正常；自检程序无报错，但低电流值下功率因数计算明显错误；

检测过程：

检查电流输入端子及测试线，使用外部标准电流源（Fluke 5522A）直接馈入仪器电流输入端，排除接线问题；

拆机检测电流测量通道前端电路，低电流档位下信号经分流电阻后进入前置放大器，用示波器测量前置放大器输出端，发现信号幅度正常，但后续ADC输入端波形畸变；

电流通道程控增益放大器（PGA）在低增益设置时失调电压过大，导致小信号被偏置淹没；

进一步检测发现，PGA芯片（AD8253）的增益控制引脚虚焊，导致低量程时未按指令切换到高增益档位，实际仍保持低增益，使小信号无法被有效放大。

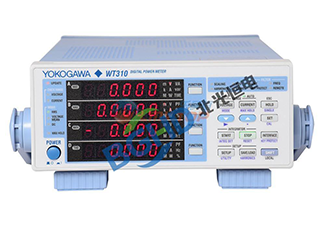

维修： WT310E功率计维修案例

重新焊接程控增益放大器（AD8253）的增益控制引脚，并对其输入/输出波形进行验证；

使用标准电流源（50Hz/60Hz，1mA至20A）对电流各档位进行线性度校准和增益校准；

低电流档位测量恢复正常（50mA显示49.98mA），功率因数计算准确，精度回归原厂±0.1%指标，维修完毕。
