罗德与施瓦茨R&S FPC1000频谱分析仪维修案例

罗德与施瓦茨R&S FPC1000频谱分析仪：便携频谱测试的“现场侦察兵”

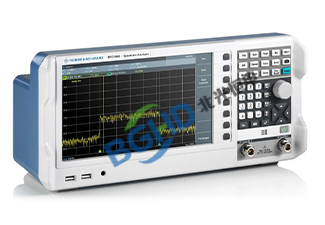

频谱分析仪是射频测试领域的核心仪器，用于测量信号的频率、功率、谐波、杂散及调制质量，广泛应用于无线通信、现场干扰排查、教育实验及电磁兼容预测试等领域。罗德与施瓦茨FPC1000是一款入门级便携式频谱分析仪，频率覆盖5kHz至1GHz（可升级至2GHz/3GHz），具备10.1英寸高分辨率显示屏、-140dBm的显示平均噪声电平（DANL）和典型值<0.5dB的幅度不确定度，支持一键自动测量和向导式操作界面，内置跟踪源选件可用于滤波器测试和天线匹配。凭借其轻巧坚固的设计和长达4小时的电池续航能力，FPC1000成为现场工程师频谱监测和干扰排查的“侦察兵”。

https://via.placeholder.com/800x400?title=FPC1000+Spectrum+Analyzer

北光恒电测试设备维修中心分享FPC1000频谱分析仪维修案例：

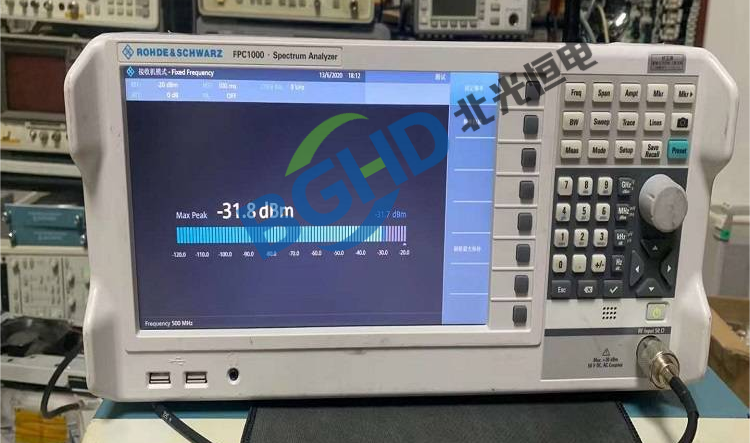

仪器型号： 罗德与施瓦茨 R&S FPC1000 便携式频谱分析仪（1GHz，带跟踪源）；

故障描述： 仪器开机正常，屏幕显示正常，但跟踪源（Tracking Generator）无输出：设置跟踪源输出频率500MHz、电平-10dBm，使用外部频谱仪测量TG端口，无信号输出；切换到频谱分析模式，RF输入端口测量正常；自检报错“TG输出异常”；

检测过程：

检查TG端口连接器及内部衰减器，无物理损坏；

拆机检测跟踪源信号链路，使用示波器探测DDS输出端，有正弦波信号；探测后级增益放大器的输出端，信号幅度极低；

跟踪源末级功率放大器芯片损坏；

进一步检测发现，末级放大器（MMIC，型号MMG3014）的输出端对地电阻接近0Ω，已击穿短路。分析原因为TG端口曾在输出状态下误接入带有直流电压的外部源或遭遇静电放电，导致放大器芯片烧毁。

维修： FPC1000频谱分析仪维修案例

更换损坏的末级功率放大器芯片（MMG3014），并检查输入端匹配电容和输出端隔直电容无异常；

重新装配后，使用标准功率计对跟踪源进行输出电平校准（-30dBm至0dBm各档位）；

跟踪源输出恢复正常，-10dBm/500MHz信号稳定输出，电平精度回归原厂±1dB指标，维修完毕。
