安捷伦N5242A矢量网络分析仪报错Unlevel故障维修案例

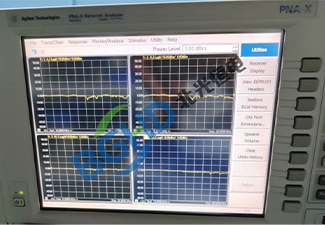

　　故障描述

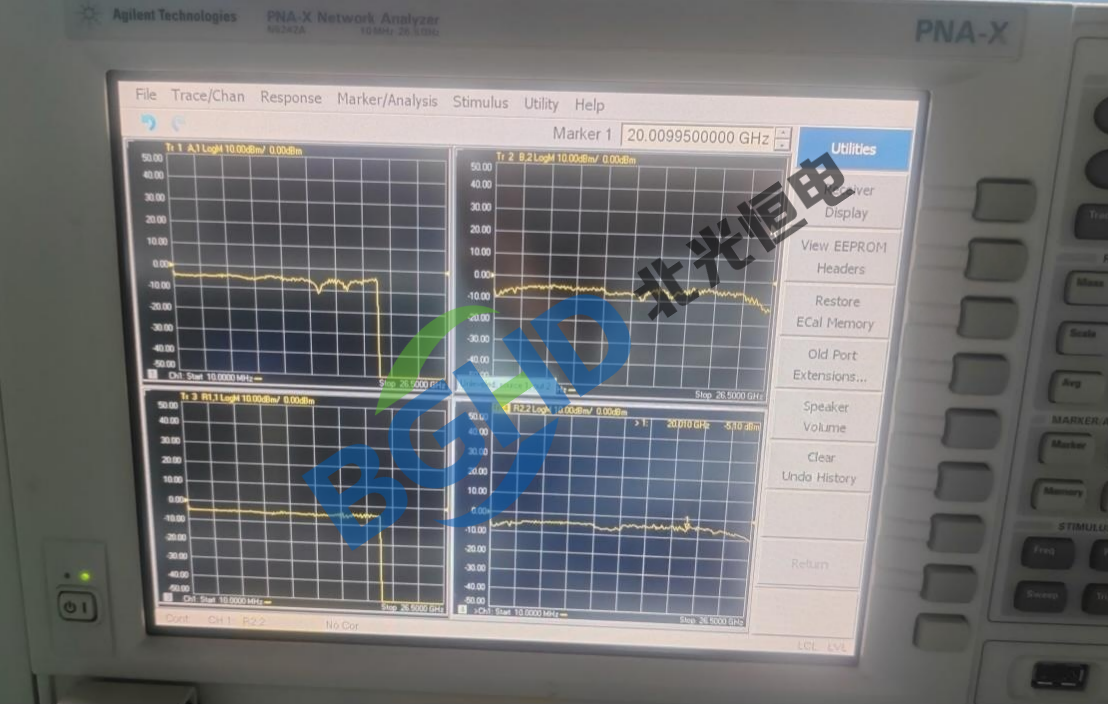

　　客户送修一台Agilent N5242A PNA-X矢量网络分析仪，频率范围10MHz至26.5GHz。开机自检时屏幕报错“Source Unlevel”，所有端口输出功率偏低且不稳定，仪器无法正常校准和使用。

　　故障排查

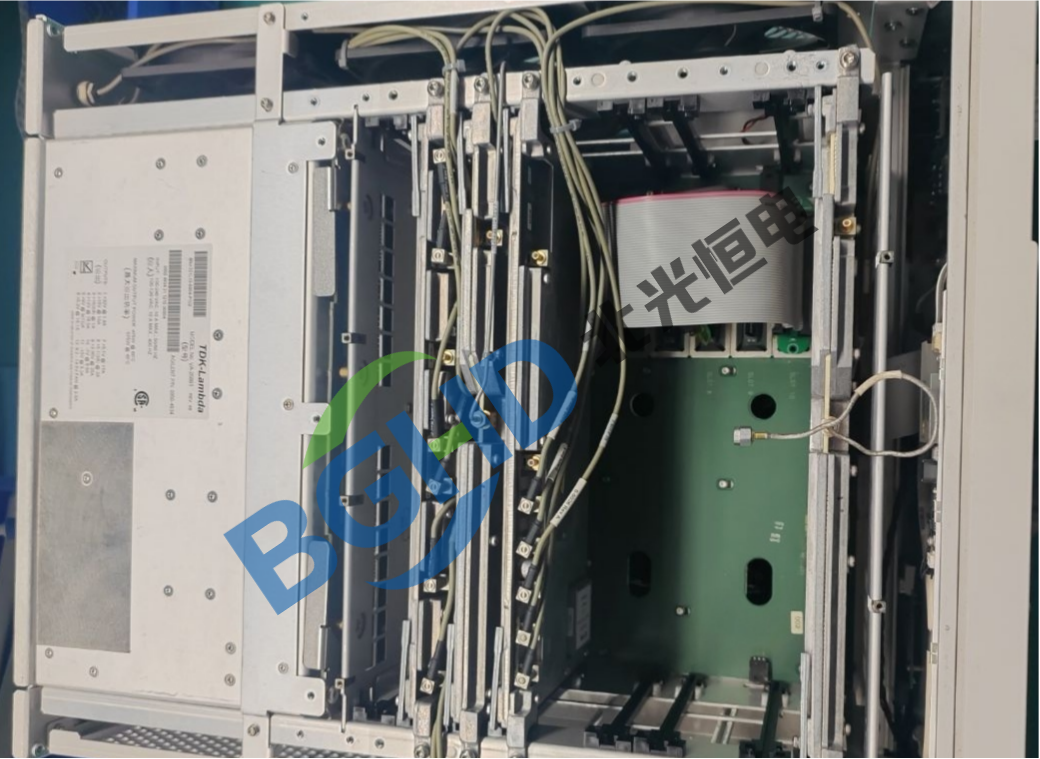

　　Unlevel报错指向内部源输出功率无法达到设定值，ALC环路增益不足。拆机检查射频源模块，测量输出级放大器供电。+12V供电正常，但+5V偏置电压实测仅+3.6V，明显偏低。该偏置为末级放大器提供直流工作点，电压不足导致放大器增益下降，输出功率无法达标，ALC环路报错。

　　追溯+5V偏置来源，由源模块板载LDO芯片提供。LDO输入正常，输出端滤波电容外观无异常。拆下电容用电桥测量，标称47μF实测仅5μF，ESR严重超标。电容老化导致LDO输出电压跌落且纹波增大。

　　维修处理

　　更换同规格滤波电容，+5V偏置恢复正常。装机后开机自检一次通过，全端口输出功率验证合格，校准正常完成。老化测试12小时无异常。

　　维修小结

　　报错Unlevel的根因是源模块放大器偏置供电电容老化。排查此类故障优先检查输出级各级供电和偏置电压，而非直接更换放大器模块。
