泰克AFG3022C信号发生器无输出故障维修案例

　　故障描述

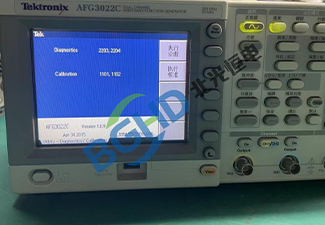

　　客户送修一台Tektronix AFG3022C任意函数发生器。两个通道均无输出，无论设置何种波形、频率或幅度，输出端始终无信号。

　　故障排查

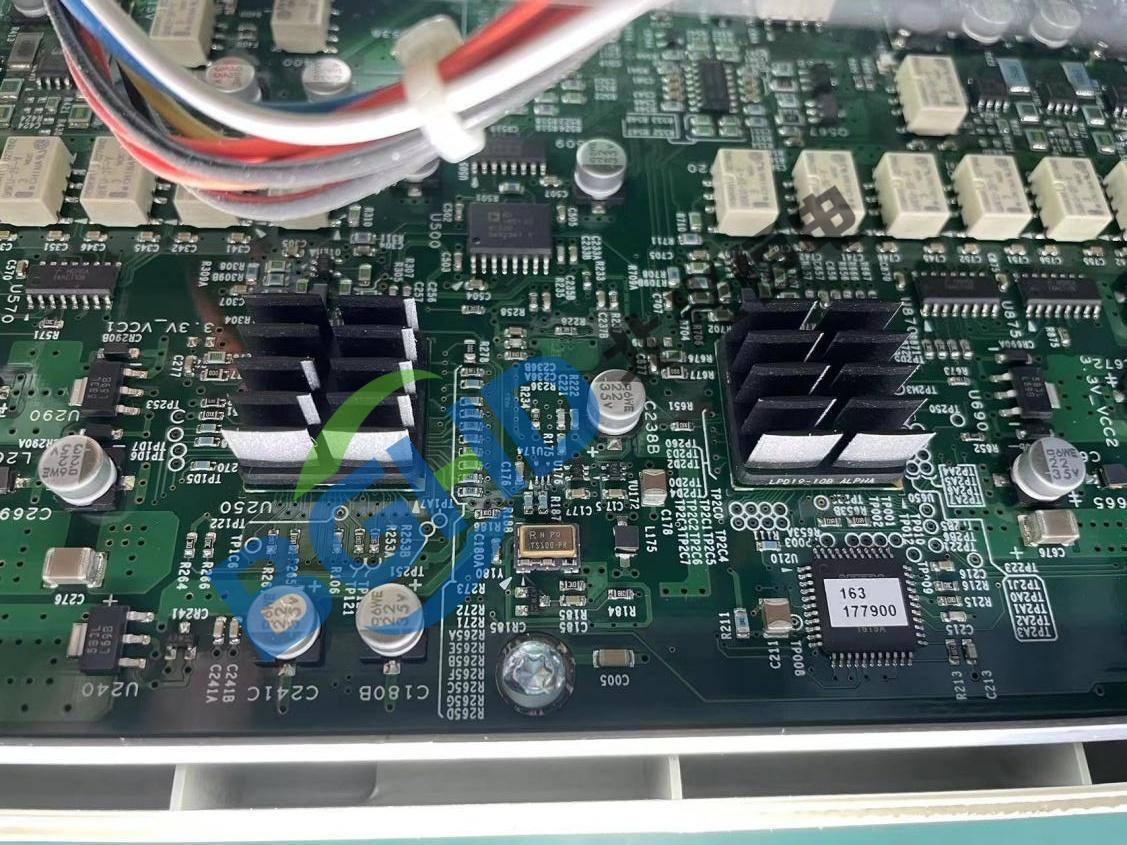

　　双通道同时无输出，故障应在两通道公共部分。拆机检查输出模块供电，测量各路电压，发现+5V模拟供电实测仅+2.7V，明显偏低。该路为输出放大器供电，电压不足导致放大器无法工作。

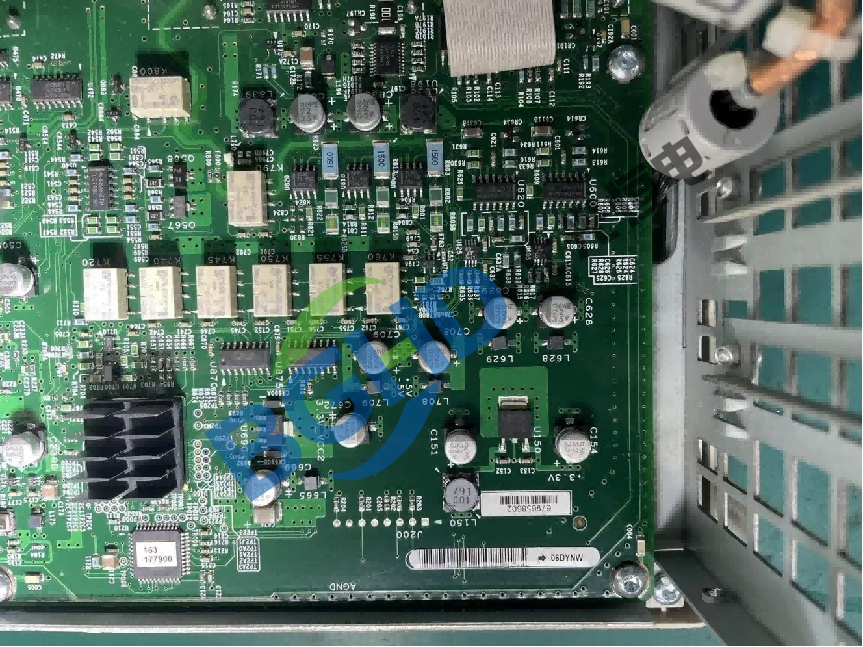

　　追溯+5V供电来源，由电源板上一颗LDO芯片提供。LDO输入电压正常，输出端滤波电容外观无异常。拆下电容用电桥测量，标称100μF实测仅8μF，ESR严重超标。电容老化导致LDO输出电压跌落且纹波增大。

　　维修处理

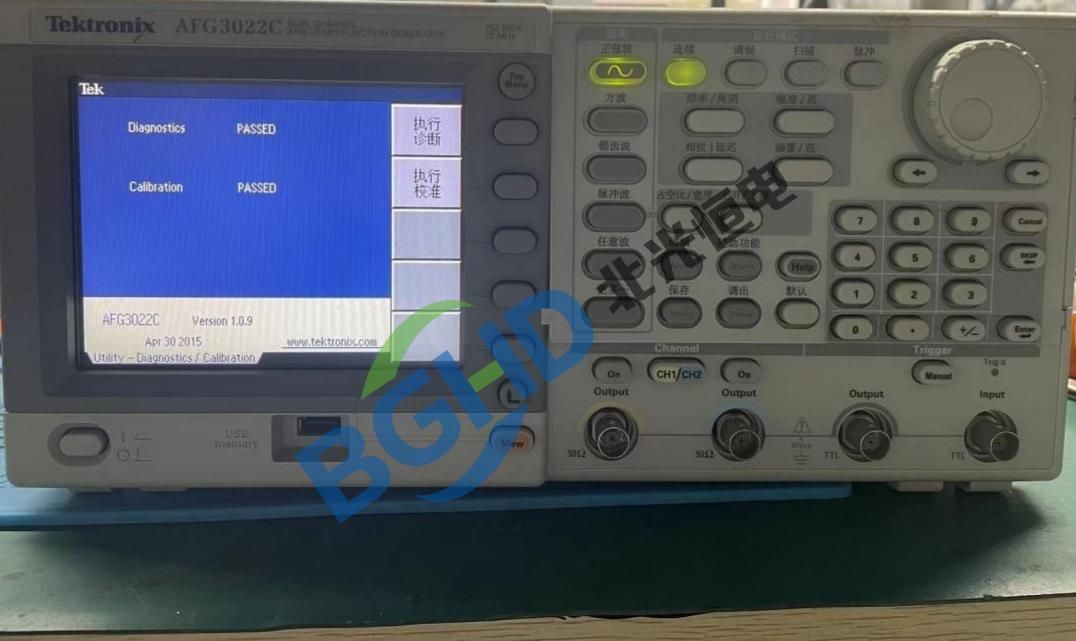

　　更换同规格滤波电容，+5V输出恢复正常。装机后双通道输出正常，波形、幅度、频率均符合设定值。全功能校准验证合格。

　　维修小结

　　双通道无输出根因是输出放大器供电电容老化。多通道同时异常应优先查公共供电部分，而非逐个排查独立通道。
