泰克AFG3102C信号发生器H1通道故障维修案例

　　故障描述

　　客户送修一台Tektronix AFG3102C任意函数发生器。H1通道无输出，无论设置何种波形、频率或幅度，输出端均无信号。H2通道正常，证明设备核心信号生成部分完好，故障局限在H1通道的输出链路或该通道独立的供电/控制模块上。

　　故障排查

　　首先进行通道交叉验证。将H1与H2设置相同参数，H2正常输出，确认故障仅在H1通道。拆机检查H1通道的输出继电器，测量其驱动线圈阻值正常，但触点吸合后接触电阻高达数十欧姆，正常应小于1欧姆。继电器长期使用后触点氧化，导致信号路径中断。

　　维修处理

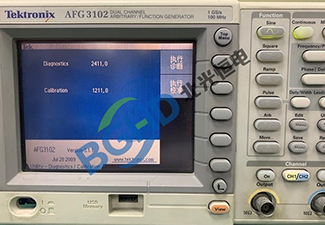

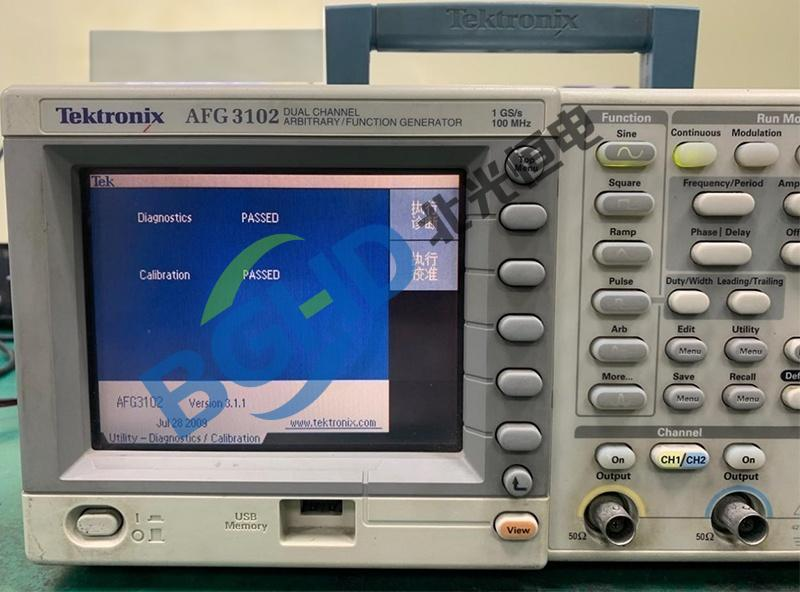

　　更换同型号输出继电器。装机后H1通道输出恢复正常，波形、幅度、频率均与H2通道一致。全功能校准验证合格。

　　维修小结

　　单通道无输出而其他通道正常，优先查该通道的输出继电器。继电器是机械寿命件，触点氧化或磨损是常见故障，更换即可恢复。
