泰克TDS3034C示波器无法开机故障维修案例

　　故障描述

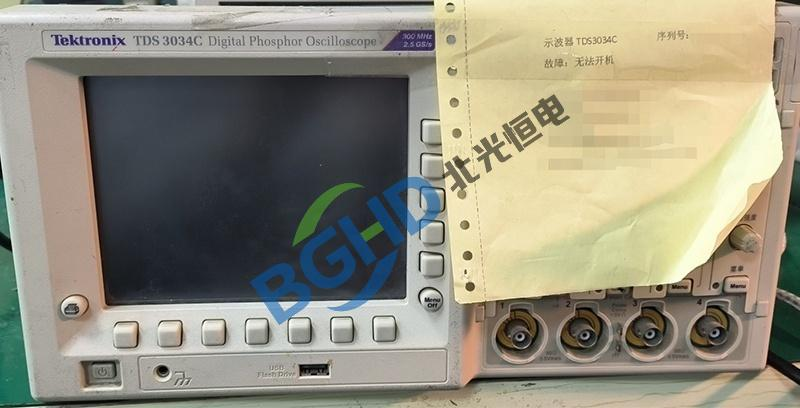

　　客户送修一台Tektronix TDS3034C数字荧光示波器。按下电源键后整机无任何反应，屏幕不亮，风扇不转，指示灯不亮。

　　故障排查

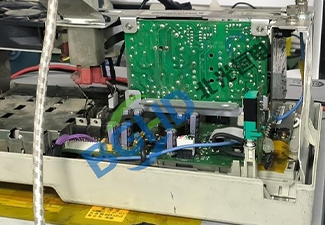

　　拆机检查电源模块。测量电源输入保险丝完好，整流桥后高压直流约310V正常。测量电源板待机输出电压为零，正常应有+5V待机电压持续供给主板。断开电源板与主板连接单独测试，待机电压仍为零，故障锁定在电源板内部。

　　测量PWM芯片供电引脚电压为零。该引脚通过一颗启动电阻从高压母线取电，测量启动电阻阻值无穷大，已开路。启动电阻开路导致PWM芯片无法启动，开关电源完全不工作。

　　维修处理

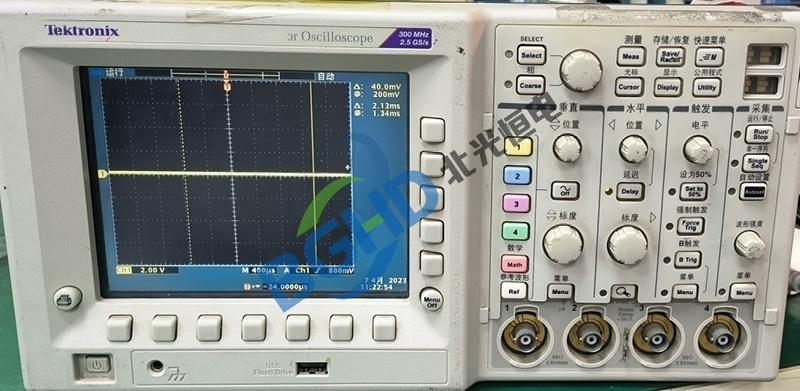

　　更换同规格启动电阻。电源板空载测试各路输出恢复正常。装机后开机正常，自检通过，四通道波形测试正常。老化测试8小时无异常。

　　维修小结

　　无法开机根因是电源模块启动电阻开路。此类故障在长期使用的示波器中较为常见，排查时优先测量待机电压可快速定位故障在电源板还是主板。
