安捷伦DSO9104A示波器触屏无法正常使用故障维修案例

　　故障描述

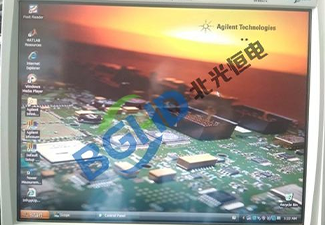

　　客户送修一台Agilent DSO9104A数字存储示波器，1GHz带宽，四通道。开机后系统正常启动，波形显示和按键操作正常，但触摸屏完全无响应，点击、滑动均无效，无法通过触屏操作菜单。外接鼠标可正常控制。

　　故障排查

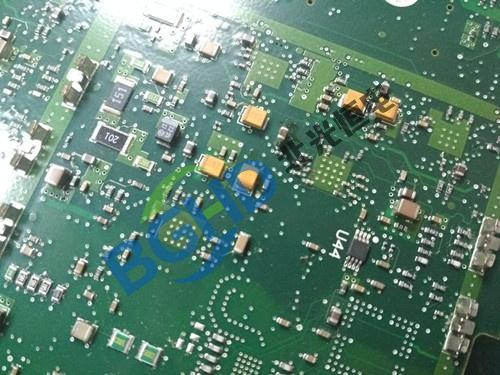

　　外接鼠标正常说明系统软件和主板工作正常，故障范围锁定在触摸屏本身、触控驱动板或连接线路。拆开前面板，触摸屏通过FPC柔性排线连接至触控驱动板。测量驱动板供电电压，+5V输入正常。重新插拔FPC排线后触屏仍无响应，排除接触不良。更换一块同型号确认完好的触控驱动板后触屏恢复正常，确认故障为触控驱动板损坏。

　　维修处理

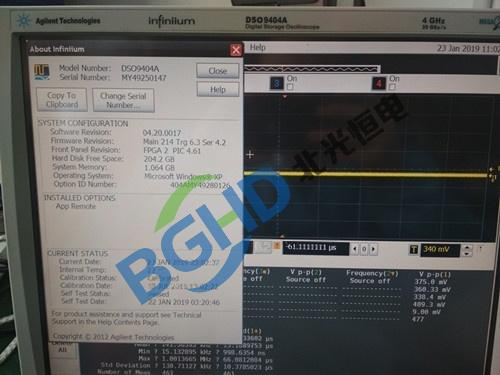

　　更换触控驱动板，装机后触屏功能恢复正常，校准触摸屏后操作流畅精准。全通道功能验证和自检均通过。

　　维修小结

　　触屏失灵的常见原因是触控驱动板长期工作后元件老化或静电损伤。外接鼠标正常可快速排除主板故障，缩小排查范围到触控子系统。
