安捷伦N9000A频谱分析仪开机黑屏故障维修案例

　　故障描述

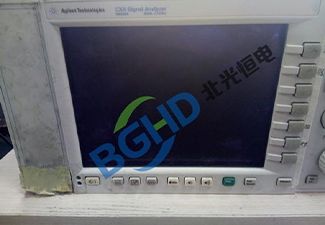

　　客户送修一台Agilent N9000A CXA频谱分析仪，频率范围9kHz至7.5GHz。按下电源键后前面板电源指示灯亮起为绿色，风扇正常运转，能听到内部继电器吸合声，但屏幕始终黑屏无任何显示。仪器可通过网口远程控制正常采集数据，说明系统已正常启动，仅显示功能异常。

　　故障排查

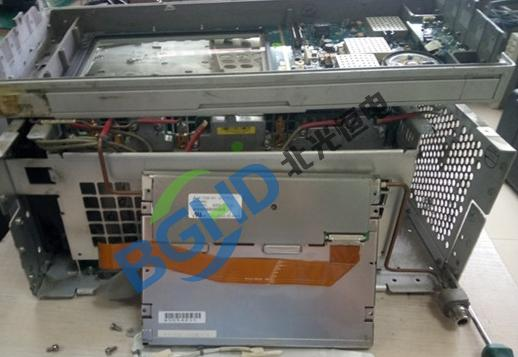

　　远程控制正常说明主板、操作系统和测量功能均完好，黑屏故障局限于显示子系统。拆机检查显示屏与主板的连接排线，重新插拔并清洁触点后故障依旧。测量显示屏背光驱动电路，输入电压正常，但高压输出端电压为零。该高压驱动板将低压直流升压为液晶屏背光灯管所需高压，驱动板输出端开路导致背光不亮。更换同规格高压驱动板后装机，屏幕恢复正常显示。

　　维修处理

　　更换液晶屏背光高压驱动板，清洁显示屏排线触点。装机后开机屏幕显示正常，亮度调节功能正常。全频段自检通过，远程与本地操作均正常。老化测试8小时无异常。

　　维修小结

　　N9000A黑屏但可远程控制的故障，根因是背光高压驱动板损坏。此类故障特征是系统功能完好但屏幕不亮，可通过远程连接快速区分主板故障还是显示子系统故障，避免误判整机损坏。
