安捷伦N9030A频谱分析仪开机报错故障维修案例

　　故障描述

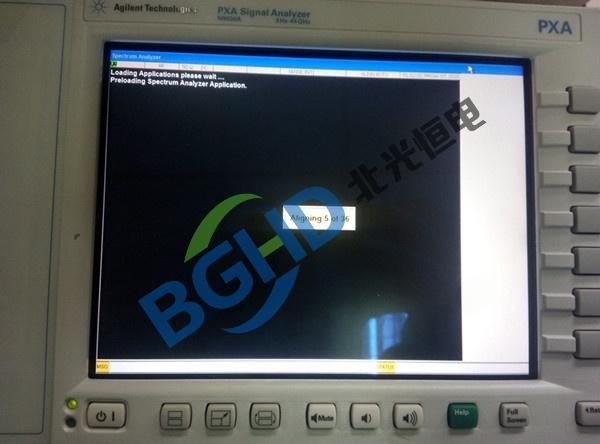

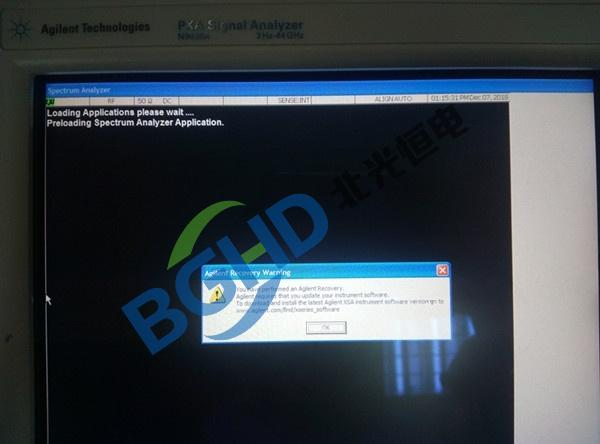

　　客户送修一台Agilent N9030A PXA频谱分析仪，频率范围3Hz至26.5GHz。开机自检时屏幕报错“IF Align Failure”，中频校准失败，仪器无法进入正常测量界面。反复重启故障依旧。

　　故障排查

　　IF Align Failure报错指向中频模块校准异常。N9030A中频模块负责将混频后的中频信号进行放大、滤波和检波，校准过程需内部校准源输出参考信号验证中频通路增益和带宽。

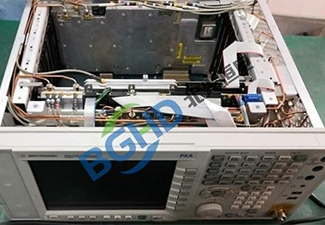

　　拆机后首先用外部信号源验证射频前端。输入1GHz、-10dBm信号，频谱仪虽报错但仍能显示粗略频谱，幅度比正常值低约15dB。说明射频通路未完全中断，但增益严重不足。

　　中频模块增益不足的常见原因是内部放大器供电异常。测量中频板各路供电，+5V和-5V正常，但+15V模拟供电实测仅+9.3V，明显偏低。该路为中频放大器提供偏置，电压不足导致放大器工作点偏移，增益大幅下降，校准信号幅度不达标，系统判定校准失败。

　　追溯+15V供电来源，该电压由电源模块提供。单独测试电源模块，+15V输出仍偏低，确认故障在电源模块内部。拆开电源模块，+15V回路输出滤波电容外观无异常，但电桥测量100μF/25V电容容量仅7μF，ESR升至13Ω，已完全失效。电容失效导致+15V输出电压跌落且纹波增大。

　　维修处理

　　更换电源模块+15V回路滤波电容及同批次其他电容。装机后+15V恢复至+15.05V，纹波正常。开机自检一次通过，全频段校准验证合格，幅度精度优于±0.5dB。老化测试12小时无异常。

　　本次报错根因是电源模块+15V回路滤波电容老化，导致中频模块供电异常、增益不足，校准失败。故障定位关键在于从报错信息追溯对应功能模块，再检查该模块供电状态。
