安捷伦E4440A频谱分析仪开机自检报错故障维修案例

故障描述

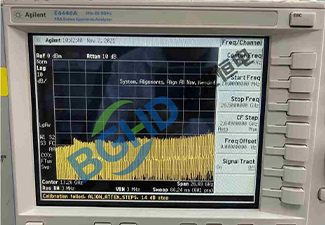

客户送修一台Agilent E4440A频谱分析仪，频率范围3Hz至26.5GHz。开机自检时锁定失败，屏幕报错“Reference PLL Unlock”，仪器无法进入正常测量界面。反复重启后偶尔能通过自检，但运行中会出现频率漂移和幅度不稳。

故障排查

此类报错指向频率合成参考锁相环异常。E4440A内部有一个高稳定100MHz恒温晶振作为全机频率基准。晶振输出经功分后送入参考锁相环，产生多路本振信号。参考锁相环失锁会导致全频段频率错误。

拆机后测量恒温晶振输出功率，正常值应为+7dBm左右，实测仅+1.2dBm，输出幅度严重偏低。进一步测量晶振恒温槽加热电流，正常，说明晶振内部放大器已老化，输出能力下降。幅度不足导致参考锁相环鉴相器无法正常锁定，自检报错。

维修处理

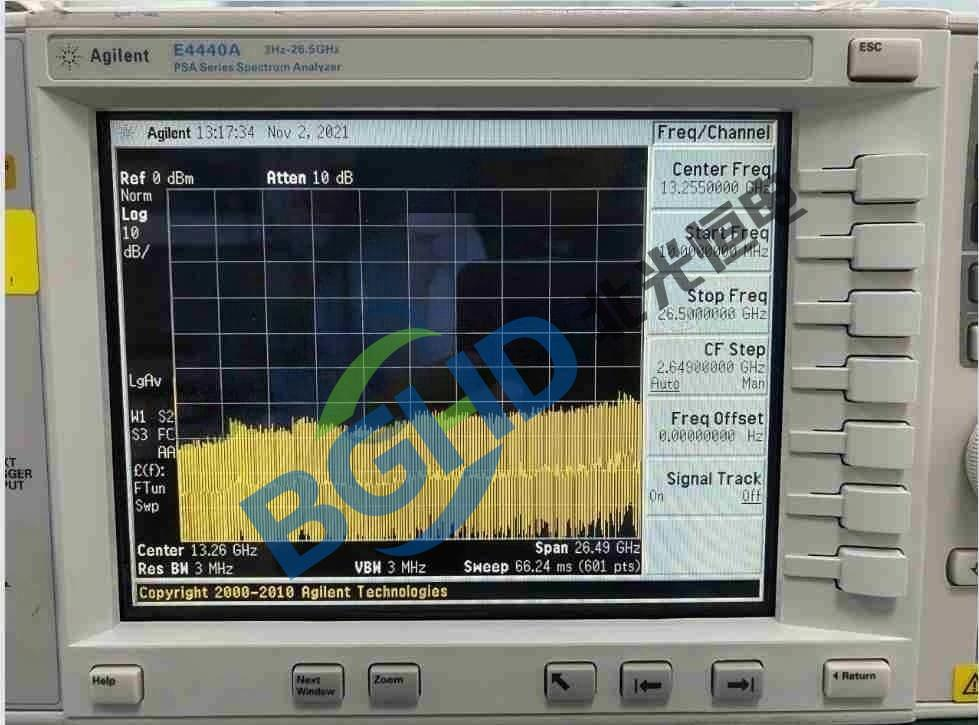

更换同型号100MHz恒温晶振模块，开机后输出功率恢复至+7.2dBm，自检一次通过。全频段频率校准验证，频率准确度优于±0.5ppm。老化测试12小时，无失锁和幅度漂移。

这次故障根因是内部参考晶振老化输出幅度下降，导致参考锁相环失锁。晶振模块属长寿命器件，使用十年以上出现输出衰减属正常老化。更换后设备性能恢复，成本远低于更换整个频率合成模块
