泰克（Tektronix）MSO70804C 混合信号示波器维修指南

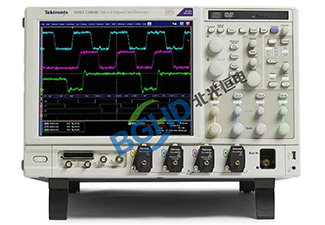

泰克（Tektronix）MSO70804C 混合信号示波器

设备特点：

MSO70804C是泰克MSO70000 C系列高性能混合信号示波器，配备4个模拟通道（带宽8GHz）和16个数字逻辑通道。最高实时采样率25GS/s，标配记录长度62.5M点。波形捕获率每条通道大于300,000wfms/s。16条逻辑通道提供80ps定时分辨率，采用Pinpoint触发技术，支持6.25Gb/s实时串行触发。MSO70804C与MSO71254C、MSO71604C同属泰克MSO70000 C系列平台，广泛应用于高速串行总线一致性测试、雷达系统测试、高速数字设计验证等领域。

典型故障一：SPC失败与采集板ADC性能退化

MSO70804C执行SPC时反复失败，自检报错Acq error，特定通道波形噪声明显偏大，测量精度下降。MSO70000系列示波器采集板包含内校准源电路，为ADC提供精密基准信号。拆机取出采集板，逐级测量ADC芯片的供电电压、参考电压及输入时钟信号。ADC芯片通常为BGA封装，定位故障后需专业BGA返修台进行拆焊，更换同型号ADC芯片。更换完成后安装回仪器，执行全频段校正调整，确认SPC通过、各通道电平正常。

典型故障二：电源分配板失效导致整机不开机

MSO70804C按开机键无反应，指示灯不亮，风扇不转。故障通常指向电源分配板损坏。MSO70000系列电源分配板采用多路DC-DC转换架构，为CPU板、采集板、显示模组等分别供电。常见故障包括滤波电容老化漏液导致短路、电压转换芯片击穿、保险电阻开路。用万用表检测待机电压是否正常，若无待机电压则故障在初级电路。更换同型号电源分配板组件后，仪器正常开机，自检全部PASS。同时检查风扇运转情况，清理内部积灰。

典型故障三：开机后自动关机

开机后几秒或十几秒自动断电，或开机后风扇转动但主板不启动。此类故障通常由电源板电解电容老化引起，电容ESR增大导致电压建立时序异常，触发电源保护电路动作。用示波器测量开机瞬间各路电压的建立时序，找出电压上升缓慢或跌落的一路，更换该路对应滤波电容。更换后检查电容极性，避免装反导致爆炸。如电源模块正常但系统仍无法启动，需进一步排查主板电源管理电路。

典型故障四：显示模组损坏导致黑屏或花屏

MSO70804C可通电但屏幕完全黑屏，或显示花屏、白屏，风扇正常运转。故障通常指向显示控制板损坏或屏幕排线接触不良。先检查屏幕排线是否松动。如无效，外接显示器判断故障位置。外接正常则屏幕总成或背光驱动板损坏；外接也无显示则主板显示芯片或显存损坏。MSO70804C显示组件集成在前面板总成内，需整体更换，更换后执行显示校准。

典型故障五：8GHz带宽失效

MSO70804C的模拟带宽为8GHz。输入高频信号时幅度明显偏低，用网络分析仪测试通道频响，8GHz处衰减超过3dB。MSO70804C前端模拟电路中的放大器偏置漂移或高频补偿电容老化会导致频响劣化。在维修模式下执行通道频响校准。如校准失败，需更换对应通道的前端放大模块。8GHz信号路径必须使用低损稳相电缆，避免普通电缆造成不可接受的高频损耗。更换后重新执行SPC和通道频响校准，验证8GHz处衰减不超过3dB。

典型故障六：硬盘损坏导致系统无法启动

开机显示“BOOTMGR IS MISSING”或卡在启动界面。MSO70804C内部使用工业级固态硬盘存储Windows系统及示波器应用程序。用U盘启动盘进入WinPE查看硬盘SMART信息。硬盘损坏需更换同规格固态硬盘，使用泰克专用恢复介质重装Windows系统及示波器应用。完成后重新激活软件许可证，执行自检校准和SPC。

典型故障七：NVRAM电池耗尽导致校准数据丢失

开机提示“Cal Data Lost”或校准状态异常。MSO70804C主板NVRAM芯片内部集成锂电池，用于保存仪器校准数据和配置参数，使用寿命约5-10年。电池耗尽后校准数据全部丢失。更换NVRAM芯片后，必须使用标准校准源执行完整外部校准流程，包括垂直增益校准、偏置校准和时基校准，恢复出厂精度。

典型故障八：旋钮与按键故障

旋钮调节失灵或数值乱跳。先检查按键板与主板之间的通讯排线是否松动或氧化。排线正常则编码器内部触点氧化，拆下编码器用精密清洁剂喷入内部并反复旋转清洗，清洗无效则更换同型号编码器。按键无反应多为微动开关损坏或按键板故障，需更换按键板组件。

典型故障九：16通道数字逻辑失效

数字通道中某几个通道无信号或逻辑电平判断错误。先更换逻辑探头排除探头故障。如问题依旧，检查该通道组比较器芯片，输入信号超过±40V会击穿比较器输入端。测量比较器输出端电平，若无跳变则芯片损坏，更换同型号比较器芯片（通常为8通道集成芯片），更换后执行数字通道阈值校准。

典型故障十：散热风扇故障导致过热保护

设备工作一段时间后过热报警或自动关机。MSO70804C功耗较高，采用主动风冷散热系统。检查风扇运转情况，转速偏低或异响应更换同规格高风量风扇（通常为台达或Nidec 12V/0.5A及以上规格）。清理散热片和风道中积灰，确保通风口通畅，每季度使用压缩空气清洁风扇滤网。
