泰克（Tektronix）MSO71604C 混合信号示波器维修指南

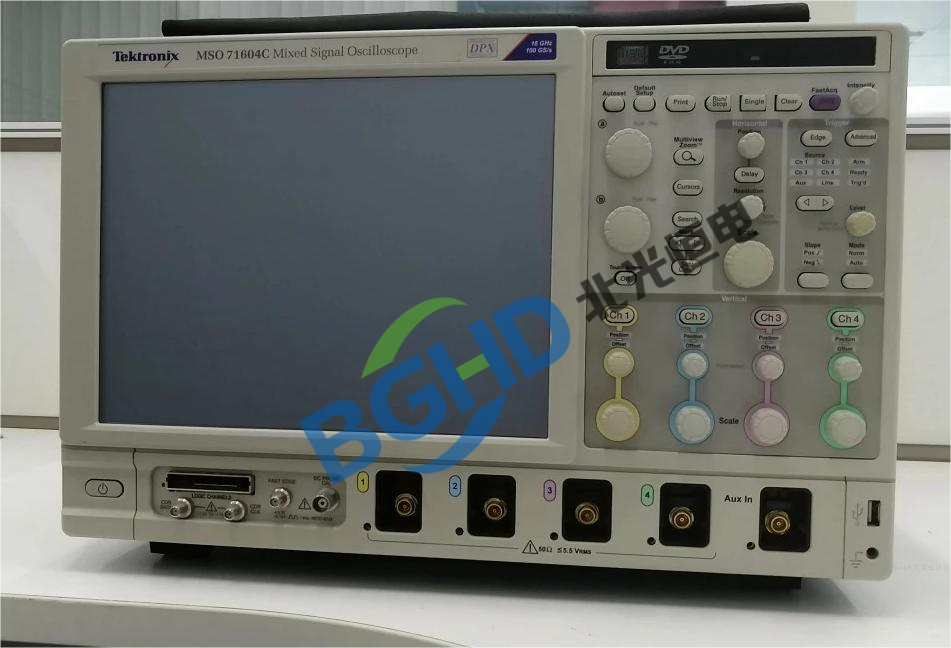

泰克（Tektronix）MSO71604C 混合信号示波器

设备特点：

MSO71604C是泰克MSO70000 C系列高性能混合信号示波器，配备4个模拟通道（带宽16GHz）和16个数字逻辑通道（80ps定时分辨率）。最高实时采样率在2通道模式下可达100GS/s，4通道模式下为25GS/s。标配记录长度31.25M点，最高可扩展至125M点。采用Pinpoint触发技术，配备12.1英寸触摸屏，运行于Windows操作系统。MSO71604C、MSO71254C、MSO72004C等型号均被泰克官方服务手册收录。广泛应用于高速串行总线一致性测试、雷达系统测试、高速数字设计验证、抖动与眼图分析等领域。

维修案例与典型故障：

案例一：SPC失败与采集板故障

某台MSO71604C开机后自检报错Acq error:344，执行SPC（信号路径补偿）失败，CH3通道电平异常，波形噪声明显偏大。经检测定位为采集板损坏，导致对应通道出现噪声或信号异常。采集板是MSO70000系列示波器的核心部件，包含高速ADC芯片和内校准源。拆机取出采集板后，在防静电工作台上对损坏的ADC芯片进行精密拆焊与更换。更换完成后安装回仪器，执行全频段校正调整，确认SPC通过、各通道电平正常，恢复出厂性能。

案例二：无法开机与控制板故障

客户报修一台MSO71604C按开机键完全没有反应。检测发现仪器内部电源分配控制板损坏。MSO70000系列电源分配板故障率相对较高，常见故障为供电电容老化漏液、电压转换芯片击穿或保险电阻开路。更换同型号电源分配控制板组件后，仪器正常开机进入系统，自检全部PASS。维修同时检查风扇运转情况，清理内部积灰，更换老化的散热风扇。

案例三：显示控制板故障导致黑屏

仪器可以通电但屏幕完全黑屏，风扇正常运转。检测发现仪器显示控制板组件损坏。此类故障还可能导致白屏、花屏或屏幕暗淡。更换显示控制板组件后屏幕恢复正常显示。若更换后仍然无显示，需检查屏幕总成和主板显示输出。

案例四：16GHz高频段性能下降

MSO71604C的模拟带宽为16GHz。当仪器高频测量不准时，通常表现为输入高频信号幅度偏低。用网络分析仪测试通道频响，确认16GHz处衰减超过3dB。MSO70000系列前端的放大器偏置漂移或高频补偿电容老化会导致频响劣化。在维修模式下执行通道频响校准，如果校准失败则需更换对应通道的前端放大模块。更换后重新执行SPC和通道频响校准。

案例五：100GS/s采样率误用导致混叠

MSO71604C在2通道模式下支持100GS/s实时采样率。若4通道同时工作，采样率自动降至25GS/s。用户若误以为4通道也能达到100GS/s，测量高频信号时将出现严重混叠失真，波形畸变。此时需说明此限制属于仪器设计特性，指导用户正确配置通道数量与采样率。

常见故障现象总结：

MSO71604C的常见故障包括无法开机，按开机键无任何反应；开机后自动关机；开机黑屏、白屏、花屏；屏幕暗但有显示。某一通道或多个通道无基线、无信号、输入阻抗异常；SPC（信号路径补偿）失败；自检报错Acq error:344。旋钮（SCALE）调节失灵；按键无反应。硬盘损坏或系统崩溃导致无法进入操作系统。风扇噪音大或不转导致过热保护。

维修步骤与重点模块：

1. 采集板损坏导致SPC失败与通道异常

SPC fail、CH3通道电平异常、Acq error:344是MSO71604C的典型故障。拆机后小心分离采集板，逐级测量ADC芯片供电电压、参考电压及输入时钟信号。ADC芯片为BGA封装，需专业BGA返修台拆焊。定位故障后更换损坏的ADC芯片，更换完成后执行全频段校正调整，确认SPC通过、各通道电平正常。

2. 电源分配板损坏导致无法开机

插上电源按开机键无反应。检测电源分配板各组输出电压，常见故障为滤波电容老化漏液、电压转换芯片击穿或保险电阻开路。更换同型号电源分配板组件，修复后验证开机正常、自检通过。

3. 显示控制板故障导致黑屏

风扇转动但屏幕完全黑屏、白屏或花屏。检查屏幕排线是否松动。如果无效，外接显示器判断故障位置。外接正常则屏幕总成或背光驱动板损坏；外接也无显示则主板显示芯片或显存损坏。MSO71604C显示组件集成在前面板总成内，通常需整体更换。

4. 16GHz带宽失效导致高频测量不准

输入高频信号幅度明显偏低。在维修模式下执行通道频响校准。如果校准失败，需更换对应通道的前端放大模块。更换后重新执行SPC和通道频响校准，验证16GHz处衰减不超过3dB。

5. 硬盘损坏导致系统无法启动

开机显示“BOOTMGR IS MISSING”或卡在启动界面。用U盘启动盘进入WinPE查看硬盘SMART信息。硬盘损坏需更换同规格固态硬盘，使用泰克恢复介质重装系统及应用程序。完成后重新激活软件许可证并执行自检校准。

6. NVRAM电池耗尽导致校准数据丢失

开机提示“Cal Data Lost”或校准状态异常。主板NVRAM芯片内部集成锂电池，寿命约5-10年。电池耗尽后校准数据全部丢失。更换NVRAM芯片后必须使用标准校准源执行完整外部校准流程，包括垂直增益校准、偏置校准和时基校准。

7. 旋钮与按键故障

旋钮（SCALE）调节失灵或数值乱跳，按键无反应。先检查按键板与主板之间的通讯排线是否松动或氧化。排线正常则按键板本身损坏或旋钮编码器氧化。旋钮跳码多为编码器内部触点氧化，拆下编码器用精密清洁剂清洗，清洗无效则更换同型号编码器。

8. 散热与风扇故障

设备过热报警或自动关机。检查风扇运转情况，转速偏低或异响应更换同规格高风量风扇。清理散热片和风道中的积灰，确保通风口通畅。每季度使用压缩空气清洁风扇滤网。

维修后验证清单：

日常维护建议：

1. 每月至少加电一次并运行SPC校准，如果SPC失败则表明仪器存在硬件故障。

2. 16GHz以上信号必须使用低损稳相电缆，避免普通电缆造成不可接受的高频损耗。

3. 100GS/s采样率模式仅在2通道下可用，4通道同时工作时采样率自动降至25GS/s。

4. 操作前佩戴防静电手环，在防静电工作台上进行操作。

5. 每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。

6. 定期检查NVRAM电池状态，若出现校准数据丢失提示需及时更换并重新校准。

7. 定期备份硬盘内的重要数据和许可证文件。

8. 严禁在开机状态下插拔信号连接器和探头，防止热插拔电流冲击损坏前端电路。

9. 如遇到无法自行解决的问题，及时联系专业维修服务商。MSO71604C内部没有可由用户更换的部件，除电源模块外，其他电子组件和模块均需由专业维修机构处理。
