设备特点：

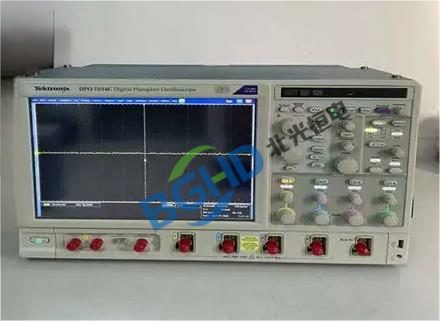

DPO71254C是泰克DPO/DSA70000系列高性能数字荧光示波器，配备4个模拟通道，带宽12.5GHz，4通道模式下实时采样率50GS/s，2通道模式下最高可达100GS/s。标配记录长度62.5M点，最高可扩展至250M点。采用Pinpoint触发技术，波形捕获率超过300,000wfms/s。搭载Windows操作系统，配备12.1英寸触摸屏。广泛应用于高速串行总线一致性测试、抖动与眼图分析、高速数据采集等领域。
常见故障现象：
DPO71254C的常见故障包括无法开机、开机后自动关机、开机黑屏、白屏、花屏、蓝屏；屏幕有背光但无字符或图像；某一通道或多个通道无基线、信号无法正常采集或显示、输入阻抗异常、测量结果误差明显偏大；触发系统故障；旋钮调节失灵或跳变；按键无反应。
维修案例与典型故障：
案例一：电源分配控制板损坏导致无法开机
客户送修一台DPO71254C，按下电源键后屏幕不亮、风扇不转，整机完全没有任何响应。经检测，仪器电源分配控制板损坏，导致不开机。在排查过程中还发现配套的TCA-292MM适配器存在物理损伤（缺芯及螺纹口压扁），TCA-BNC适配器也有压扁变形。
电源分配板是DPO70000系列中故障率较高的模块，负责将交流输入转换为多路直流电压供给主板、采集板、显示模组等各部件。拆机后检测电源分配板各组输出电压，常见故障为滤波电容老化漏液、电压转换芯片击穿或保险电阻开路。维修措施为更换同型号电源分配控制板组件，同步更换损坏的适配器附件，并对整机进行全面的功能验证。修复后上电测试，仪器正常开机进入系统，自检全部PASS。
案例二：控制板组件损坏导致开机黑屏
某院校送修一台同系列示波器，客户反馈开机黑屏无法进入检定状态。经拆机检查，仪器控制板组件损坏，造成开机异常。控制板是示波器的“大脑”，负责系统启动、用户界面显示和数据处理。维修措施为更换控制板组件，恢复固件，清理内部积灰。更换完成后进行整机调整和自校准，确认自校准PASS、测试信号正常、指标合格。
案例三：采集板ADC单元损坏导致通道信号异常
DPO71254C在使用过程中出现CH3通道测试信号异常、有时有杂波的故障现象。经检测发现采集板ADC单元损坏，ADC芯片存在虚焊问题。采集板是示波器信号采集的核心，ADC芯片采用BGA封装，长期温度循环后可能出现焊球裂纹。维修措施为更换ADC单元，对虚焊部位进行重新焊接处理。更换完成后重新开机，自检自校准均正常通过。维修经验表明，采集板ADC单元故障在70000系列中具有较高的发生率。
案例四：触发系统故障导致波形不稳定
波形在屏幕上晃动无法稳定捕获，或特定触发模式失效。DPO71254C采用Pinpoint触发技术，触发电路使用专用高速比较器芯片。先检查触发源选择和触发电平设置是否正确，将触发方式设置为自动触发，尝试不同的触发模式。换触发源通道测试，如果某个通道触发正常而另一个不行，该通道的触发比较器损坏。触发电路使用专用高速比较器芯片，损坏后需更换同型号芯片，并重新校准触发精度。
案例五：输入通道前端过载导致通道失效
某一通道无信号、噪声大或测量不准确。此类故障通常由前端输入过载引起，输入信号超过额定值会烧坏模拟输入放大器。从TekConnect接口向内逐级测量：输入衰减器输出端是否有信号，前置放大器输出端是否有信号，ADC输入端是否有信号。定位故障后更换损坏的通道组件，并重新执行通道增益校准。
案例六：硬盘损坏导致系统无法启动
开机显示“BOOTMGR IS MISSING”或卡在启动界面无法进入系统。DPO71254C搭载Windows操作系统，内部使用工业级固态硬盘存储操作系统和应用程序。频繁的开关机和日志写入可能缩短固态硬盘寿命。用U盘启动盘引导进入WinPE系统，查看硬盘分区及SMART信息。硬盘损坏需更换同规格固态硬盘，使用泰克专用恢复介质重装Windows系统及示波器应用程序。完成后需重新激活软件许可证并执行自检校准。
维修后验证清单：
| 验证项目 | 合格标准 |
|---|---|
| 开机 | 正常启动，进入Windows桌面，无报错 |
| 自检（Self Test） | 所有自检项PASS |
| 信号路径补偿（SPC） | SPC校准顺利通过 |
| 模拟通道 | 4通道接入校准信号均正常显示，幅度误差符合规格 |
| 通道频响（12.5GHz） | 12.5GHz处衰减不超过3dB |
| 采样率验证 | 2通道模式100GS/s，4通道模式50GS/s |
| 触发 | 各触发模式波形稳定不晃动 |
| 按键与旋钮 | 全部正常无跳码 |
| 通信 | GPIB/LAN/USB通讯正常 |
| 散热 | 风扇运转正常，无过热报警 |
日常维护建议：
每月至少加电一次并运行SPC校准，如果SPC失败则表明仪器存在硬件故障。
12.5GHz以上信号必须使用低损稳相电缆。
100GS/s采样率模式仅在2通道下可用，4通道同时工作时采样率自动降至50GS/s。
操作前佩戴防静电手环，在防静电工作台上进行操作。
每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。
定期检查NVRAM电池状态，若出现校准数据丢失提示需及时更换并重新校准。
定期备份硬盘内的重要数据和许可证文件。
严禁在开机状态下插拔信号连接器和探头，防止热插拔电流冲击损坏前端电路。
如遇到无法自行解决的问题，及时联系专业维修服务商。DPO71254C内部没有可由用户更换的部件，除电源模块外，其他电子组件和模块均需由专业维修机构处理。
