泰克（Tektronix）MSO72504DX 混合信号示波器维修指南

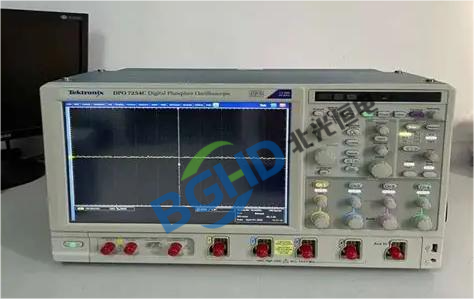

泰克（Tektronix）MSO72504DX 混合信号示波器

设备特点：

MSO72504DX是泰克MSO70000DX系列高性能混合信号示波器，配备4个模拟通道（带宽25GHz）和16个数字逻辑通道。最高实时采样率在2通道模式下可达100GS/s，4通道模式为50GS/s。标配记录长度62.5M点，可选配至1G点。16条数字逻辑通道提供高达80ps定时分辨率。采用Pinpoint触发技术，配备12.1英寸触摸屏，运行于Windows 10操作系统。广泛应用于高速串行总线一致性测试、雷达系统测试、高速数字设计验证、抖动与眼图分析等领域。

常见故障现象及维修方法：

1. 25GHz带宽性能下降导致高频信号测量不准

MSO72504DX的25GHz带宽依赖前端模拟电路和精密校准数据。用网络分析仪测试通道频响，如果25GHz处衰减超过3dB，说明高频性能已下降。先尝试在维修模式下执行通道频响校准，若校准无法通过，需更换对应通道的前端放大模块。更换后重新执行SPC和通道频响校准。注意：25GHz信号路径必须使用2.92mm或1.85mm低损稳相电缆，普通电缆会造成不可接受的损耗。

2. 100GS/s交织采样校准丢失导致波形失真

MSO72504DX在2通道模式下采用多片ADC交织采样实现100GS/s。如果交织校准数据丢失或损坏，波形会出现周期性幅度波动或明显失真。进入维修模式执行交织采样校准（Interleaving Calibration），使用内置精密校准源对每片ADC的增益、偏置和采样时序进行同步校准。校准后验证各采样率档位下的波形平滑度。

3. 采集板内校准源故障导致SPC失败

SPC校准始终失败，自检报错指向采集板。MSO72504DX采集板上的内校准源为ADC提供精密基准信号，如果该电路中的精密电阻网络或DAC损坏，SPC将无法通过。拆机检查内校准源输出端是否有正常信号。如果异常，需更换整个采集板。更换后执行完整的SPC和增益校准流程。

4. 16通道数字逻辑部分通道失效

数字通道中某几个通道无信号或逻辑电平判断错误。先更换逻辑探头排除探头故障。如果问题依旧，检查该通道组的比较器芯片，输入信号超过±40V会击穿比较器输入端。测量比较器输出端电平，若无跳变则芯片损坏。更换比较器芯片（通常为8通道集成芯片）后执行数字通道阈值校准。

5. 触发系统故障导致高速串行触发失效

MSO72504DX采用Pinpoint触发技术，如果高速串行码型触发无法稳定工作但边沿触发正常，通常是触发比较器芯片损坏。输入信号过压或静电冲击会损坏比较器。更换触发比较器芯片后需执行高速串行触发校准程序，验证6.25Gb/s码型触发恢复至正常。

6. 硬盘损坏导致系统无法启动

开机显示“BOOTMGR IS MISSING”或卡在启动界面。MSO72504DX内部使用工业级固态硬盘。用U盘启动盘进入WinPE系统查看SMART信息。硬盘损坏需更换同规格工业级固态硬盘，使用泰克专用恢复介质重装Windows系统及应用程序。完成后重新激活软件许可证并执行自检校准。

7. NVRAM电池耗尽导致校准数据丢失

开机提示“Cal Data Lost”或校准状态异常。MSO72504DX主板上的NVRAM芯片内部集成锂电池，寿命约5-10年。电池耗尽后校准数据全部丢失。更换NVRAM芯片后，必须使用标准校准源执行完整的外部校准流程，包括垂直增益校准、偏置校准和时基校准。

8. 散热系统故障导致过热保护

设备工作一段时间后过热报警或自动关机。MSO72504DX功耗较高，采用主动风冷散热。检查风扇运转情况，转速偏低或异响应更换同规格高风量风扇。清理散热片和风道中的积灰，确保通风口通畅。建议每季度使用压缩空气清洁风扇滤网。

9. 2.92mm适配器损坏导致端口匹配不良

TCA-292MM适配器用于TekConnect转2.92mm接口。中心针磨损或螺纹损坏会导致阻抗不连续，高频反射增大。用网络分析仪测试适配器回波损耗，如果回波损耗<15dB则适配器已损坏。更换原厂适配器，安装时使用扭矩扳手（0.9Nm）。

10. 前面板USB口无法识别U盘

前面板USB口无法读取U盘但后面板USB口正常。打开机箱检查前面板USB口到主板的排线是否牢固，重新插拔排线。如果接口本身损坏，更换前面板USB接口板组件。

维修后验证清单：

日常维护建议：

1. 每月至少加电一次并运行SPC校准。

2. 25GHz以上信号必须使用2.92mm或1.85mm低损稳相电缆。

3. 100GS/s模式仅在2通道下可用，4通道同时工作时采样率自动降至50GS/s。

4. 操作前佩戴防静电手环，在防静电工作台上进行操作。

5. 每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。

6. 定期检查NVRAM电池状态，及时更换并重新校准。

7. 定期备份硬盘内的重要数据和许可证文件。

8. 严禁在开机状态下插拔信号连接器和探头，防止热插拔电流冲击损坏前端电路。

9. 高频连接操作必须使用扭矩扳手，避免过紧损坏接口或过松导致接触不良。

10. 如遇到无法自行解决的问题，及时联系专业维修服务商。
