设备特点：

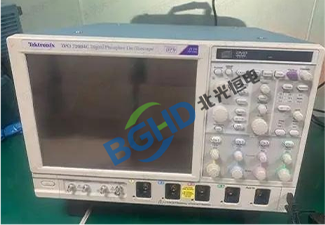

MSO72004C是泰克MSO70000系列高性能混合信号示波器，配备4个模拟通道（带宽20GHz，最高实时采样率100GS/s）和16个数字逻辑通道。标配62.5M点记录长度，可选配至250M点，支持500M点记录长度选件。波形捕获率超过300,000 wfms/s。采用Pinpoint触发技术，支持6.25Gb/s实时串行触发，配备12.1英寸触摸屏，运行于Windows操作系统。配备4个TCA-292MM适配器。广泛应用于高速串行总线一致性测试、雷达系统测试、高速数字设计验证、抖动与眼图分析等场景。
常见故障现象及维修方法：
1. 100GS/s采样模式下信号幅度异常
MSO72004C在2通道模式下可达到100GS/s采样率。如果在此模式下测量高速信号时幅度显示异常偏低或波形不平滑，可能是ADC芯片在不同采样率下的校准参数丢失。100GS/s模式下ADC采用交织采样技术，多个ADC子通道协同工作，如果交织校准数据损坏会导致幅度不平。进入维修模式执行交织采样校准（Interleaving Calibration），校准后验证各采样率档位下的幅度一致性。
2. 数字逻辑通道分组失效
MSO72004C的16个数字通道分为两组（D0-D7和D8-D15）。如果其中一组全部失效而另一组正常，故障点在数字通道板的分组电路。检查该组的阈值电压发生器是否正常工作，用万用表测量该组阈值电压输出端与设定值是否一致。如果阈值电压异常，更换该组的DAC芯片（如AD5660）。更换后执行数字通道阈值校准。
3. 2.92mm适配器损坏导致端口不匹配
TCA-292MM适配器用于将TekConnect接口转换为2.92mm接口。如果适配器中心针磨损或螺纹损坏，连接时阻抗不连续会产生严重反射，高频测量误差极大。用网络分析仪测试适配器插损和回波损耗，如果回波损耗<15dB则适配器已损坏。更换原厂TCA-292MM适配器，更换后验证端口匹配度。
4. Windows系统崩溃导致示波器应用无法启动
示波器正常开机进入Windows桌面，但示波器应用程序无法启动或启动后立即报错关闭。这类问题与硬件无关，通常是系统DLL文件损坏、注册表异常或应用程序配置文件损坏。使用泰克系统恢复U盘重新安装示波器应用软件。如果重装后仍然报错，需使用恢复介质完全重装Windows系统和示波器应用，然后重新激活许可证并执行校准。
5. NVRAM电池失效导致校准数据丢失
开机后提示“Cal Data Lost”或校准状态异常。MSO72004C主板上的NVRAM芯片内部集成锂电池，用于保存仪器校准数据和配置参数，使用寿命约5-10年。电池耗尽后校准数据全部丢失。更换NVRAM芯片或主板电池后，必须使用标准校准源执行完整的外部校准流程，包括垂直增益校准、偏置校准和时基校准。单纯更换电池不解决问题，必须重新校准。
6. 前面板USB口无法识别U盘
无法通过前面板USB口读取U盘，但后面板USB口正常。前面板USB口通过排线连接到主板，长时间插拔导致接口松动或排线断裂。打开机箱检查前面板USB口到主板的排线是否牢固，重新插拔排线。如果接口本身损坏，更换前面板USB接口板组件。
7. 风扇噪音过大
MSO72004C内部使用高转速风扇，轴承磨损后发出明显噪音。更换同规格风扇（台达或Nidec 12V/0.5A双滚珠轴承风扇），通常为多颗风扇，需逐一检查并更换损坏的。更换时注意风扇风道方向，确保安装方向与气流导向一致。
8. SPC失败报错“Calibration Signal Not Found”
运行SPC时提示校准信号丢失。内校准源电路故障导致无法产生校准所需的参考信号。内校准源通常由方波发生器和精密参考电压源组成。拆机检查内校准源输出端是否有正常的校准信号（通常为1kHz方波）。如果内校准源异常，更换内校准源模块或修复相关电路。
维修后验证清单：
| 验证项目 | 合格标准 |
|---|---|
| 开机 | 正常启动，进入Windows桌面，无报错 |
| 自检（Self Test） | 所有自检项PASS |
| 信号路径补偿（SPC） | SPC校准顺利通过 |
| 模拟通道 | 4通道接入校准信号均正常显示，幅度误差<3% |
| 交织采样校准 | 100GS/s模式下幅度一致，波形平滑 |
| 通道频响（20GHz） | 20GHz处衰减不超过3dB |
| 触发 | 各触发模式波形稳定不晃动 |
| 数字通道 | 16通道逻辑电平正确 |
| 按键与旋钮 | 全部正常无跳码 |
| 前面板USB口 | U盘正常识别 |
| 散热 | 风扇运转正常，无异常噪音 |
| 长时间运行 | 连续工作4小时无异常 |
日常维护建议：
每月至少加电一次并运行SPC校准。如果SPC失败则表明仪器存在硬件故障。
100GS/s模式仅在2通道下可用，4通道同时工作时采样率自动降至50GS/s。
定期检查NVRAM电池状态，若出现保存设置丢失需及时更换。
使用TCA-292MM适配器时注意扭矩要求（0.9Nm），防止过紧损坏接口。
操作前佩戴防静电手环，避免静电损坏敏感元件。
每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好。
定期备份硬盘内的重要数据和许可证文件。
如果遇到无法自行解决的问题，及时联系专业维修服务商。
