泰克（Tektronix）MSO72304C 混合信号示波器维修指南

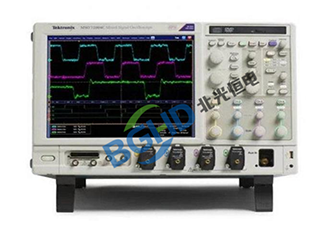

泰克（Tektronix）MSO72304C 混合信号示波器

设备特点：

MSO72304C是泰克MSO70000 C系列高性能混合信号示波器，配备4个模拟通道（带宽23GHz，最高实时采样率50GS/s）和16个数字逻辑通道。标配62.5M点记录长度，采用Pinpoint触发技术，支持高速串行码型触发。搭载Windows操作系统和12.1英寸触摸屏，波形捕获率超过300000wfms/s。配备4个TCA-292MM（TekConnect转2.92mm）适配器和TCA-BNC适配器。广泛应用于高速串行总线一致性测试、雷达系统测试、高速数字设计验证、抖动与眼图分析等场景。

常见故障现象及维修方法：

1. 23GHz带宽衰减导致高频测量不准

输入高频信号时幅度明显偏低，用网络分析仪测试通道频响，在10GHz以上频段衰减超过3dB。MSO72304C的前端模拟电路包含多级放大器，长期使用后放大器增益下降。在维修模式下执行通道频响校准，如果校准失败则需更换对应通道的前端放大模块。更换后重新执行SPC和通道频响校准，验证23GHz处衰减不超过3dB。

2. 输入端口物理损坏导致信号反射

TekConnect接口的中心针被压弯或凹陷，连接探头时信号反射严重，测量驻波比变差。用光纤内窥镜或高倍放大镜观察接口中心针，如果变形需更换整个TekConnect输入模块。更换时注意扭矩要求（通常0.9Nm），拆卸和安装时需使用专用力矩扳手，防止过紧损坏接口。

3. 采样率不足导致波形失真

MSO72304C在4通道同时工作时最高采样率仅25GS/s，如果用户误以为50GS/s而测量20GHz信号，将出现严重混叠失真。这种故障属于操作不当，需要正确设置采样率。如需50GS/s采样率，必须在界面中将通道数限制为2通道。维修时检查通道配置与采样率的关联设置，说明此限制属于仪器设计特性。

4. 高速ADC采样时钟抖动导致底噪升高

自检PASS但测量小信号时底噪明显增大，无信号输入时基线粗大。MSO72304C的ADC采样时钟由高精度锁相环产生，锁相环的参考晶振老化会导致时钟抖动增加。用频谱仪测量采样时钟的相位噪声，如果恶化则需更换参考晶振（10MHz OCXO），更换后重新锁定PLL并验证时钟抖动恢复到规格范围内。

5. 热插拔导致电源分配板烧毁

MSO72304C开机状态下频繁插拔探头或适配器，电源分配板上的热插拔保护电路频繁动作，MOSFET或热插拔控制器芯片因电流冲击而损坏，导致整机无法开机。先检查电源输入端的保险丝是否熔断，检测电源分配板上的热插拔控制器（如LTC4215）是否损坏。更换损坏的控制器和MOSFET，修复后开机测试。

6. 机内电池耗尽导致校准数据丢失

SPC校准后重新开机又报错，校准数据无法保存。MSO72304C主板上的NVRAM电池（CR2032或专用电池）电压过低，导致仪器参数和校准数据丢失。开机后按Utility → Service → Error Log查看错误日志，如果有“Cal Data Lost”或“NVRAM Battery Low”相关记录，则需更换主板电池。更换新电池后重新执行完整SPC校准，确认校准数据能够正常保存。

7. 外部参考失锁导致测量频率漂移

使用外部10MHz参考源时频率读数不稳定，或无法锁定外部参考。MSO72304C的外部参考输入电路中的缓冲放大器或锁相环鉴相器损坏，导致无法锁相。先检查外部参考信号电平是否在0dBm±3dB范围内。若外部参考正常但仪器仍显示“REF UNLOCKED”，则需检测参考输入板上的缓冲放大器和鉴相器芯片（如HMC439）。更换损坏元件后重新锁定外部参考。

8. 数字逻辑通道阈值不准导致误判

16个数字通道的逻辑电平判断错误，尤其在阈值接近信号幅值时。MSO72304C的数字通道阈值由DAC产生，如果DAC参考电压漂移会导致阈值不准。进入数字通道阈值校准菜单，执行完整的数字通道阈值校准。如果校准失败，需更换数字通道板上的参考电压芯片（如ADR431），再执行校准。

9. SPC失败且采集板报错

自检报错指向采集板（Acquisition Board），SPC校准始终失败。MSO72304C的采集板包含多个专有ASIC芯片，如果其中的内校准源或增益补偿DAC失效，SPC将无法通过。拆机检查采集板上是否有电容漏液痕迹，测量内校准源输出是否正常。如果内校准源损坏需更换整个采集板。采集板更换后需执行完整的SPC和增益校准流程。

10. GPIB接口无法通信

无法通过GPIB远程控制。先检查GPIB地址设置是否正确。若地址正确但仍然无法通信，GPIB接口芯片（如NAT9914）已损坏。检测GPIB控制芯片的供电和晶振是否正常，如果供电正常但无数据输出则更换GPIB控制芯片。更换后重新测试GPIB通信功能。

维修后验证清单：

日常维护建议：

1. 每个月至少加电一次并运行SPC校准。如果SPC失败则表明仪器存在硬件故障。

2. 23GHz以上信号需使用低损稳相电缆，避免使用普通BNC线缆造成高频损耗。

3. 进行50GS/s采样率测量时，需将通道数限制为2通道，否则采样率将自动降至25GS/s。

4. 严禁在开机状态下插拔TekConnect探头和适配器，防止热插拔电流冲击损坏电源分配板。

5. 检查主板NVRAM电池电压，若低于2.5V需及时更换，防止校准数据丢失。

6. 使用外部10MHz参考时，确保信号电平在0dBm±3dB范围内，否则可能导致失锁。

7. 操作前佩戴防静电手环，避免静电损坏敏感元件。

8. 每季度使用压缩空气清洁风扇滤网，保持设备周围通风良好，禁止遮挡进风口。

9. 数字逻辑探头使用时注意避免拉、拽及折弯，避免撞击或掉落。

10. 用完示波器后关断电源，加上防尘罩防止灰尘侵入。
