泰克（Tektronix）DPO7054C 数字荧光示波器维修指南

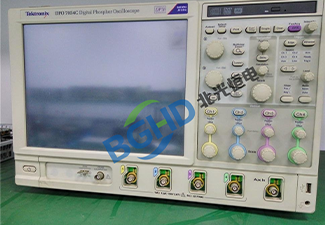

泰克（Tektronix）DPO7054C 数字荧光示波器

设备特点：

DPO7054C是泰克DPO7000C系列数字荧光示波器，配备4个模拟通道。带宽500MHz，单通道最高采样率20GS/s，双通道10GS/s，四通道5GS/s。标配记录长度25M点，可选配至500M点。采用Pinpoint触发技术，提供1400多种触发组合，支持边沿、脉宽、码型、串行协议等触发模式。配备12.1英寸XGA触摸屏，支持手势操作。内置Windows操作系统，支持53种自动测量、高级波形数学运算、抖动/眼图分析（需选配）、功率测量模块。广泛应用于高速数字设计、嵌入式系统调试、通信测试、航空航天和国防等领域。

常见故障现象及维修方法：

1. 电源模块失效导致不开机

插上电源后机器完全没反应，指示灯不亮，风扇不转。DPO7054C采用高效开关电源，内部有多组DC-DC转换器分别给CPU、FPGA、ADC等部件供电。常见故障是电源板上的大滤波电容（Nichicon 3300μF/16V）鼓包漏液，或电源管理IC（如UCC2897）损坏导致无电压输出。

用万用表测量电源板输出端，重点检测+5V、+12V、-12V、+3.3V各路电压。若某一路电压缺失，顺着该路向前级排查。常见故障点包括：整流桥后级滤波电容容量下降（低于标称值80%）、开关管击穿、变压器初级绕组开路。更换故障元件后，用电子负载测试电源板带载能力，确认各电压稳定后方可装机。

2. 电源保护导致开机后自动关机

开机后几秒或十几秒自动断电，或者风扇转一下就停。故障点在电源保护电路。DPO7054C的电源管理芯片监测各路电压，如果某一路电压建立超时或电压异常（如+3.3V只有2.8V），会触发保护动作切断所有输出。

测量各路电压的上升时序：+5V待机先建立，然后Power Good信号使能主电源。用示波器抓取开机瞬间各电压波形，看哪一路电压建立迟缓或跌落。常见故障为电源板上小型电解电容（100μF/16V）ESR增大，导致电压建立时间超时。更换该电容后可恢复。

3. 主板供电芯片损坏导致CPU不工作

电源板输出电压正常，但机器不启动，按开机键无响应。故障在主板的供电芯片。CPU核心电压由主板上的多相降压稳压器提供（通常为1.2V-1.4V）。测量CPU供电电感上的电压，如果为零，检查PWM控制芯片（如ISL6312）及其外围MOSFET。

MOSFET击穿（上下管短路）会导致CPU供电对地短路，用万用表测CPU供电对地电阻，正常应大于10Ω。如果接近0Ω，需拆除短路MOSFET（通常为SO-8封装），用热风枪加热后更换同型号（如IRF6718）。更换后测量对地电阻恢复后通电测试。

4. 采集板故障（自检报错344/343/361/362/363）

开机自检报错344，是DPO7054C非常典型的采集板故障。344错误表明采集板上的ADC模块或内校准源出现了硬件问题，导致采集系统无法通过自检。

拆机后小心分离采集板，该板包含四个独立的ADC通道，每个通道由ADC芯片、输入缓冲器和参考源组成。先用高精度万用表测量ADC供电脚（+1.8V、+3.3V）对地电阻，异常偏低则说明芯片内部短路。正常ADC芯片供电对地电阻通常在几百欧姆以上。定位故障后，用热风枪（温度350°C，风速适中）对损坏的ADC芯片进行拆焊，清理焊盘后更换同型号ADC芯片（通常为E2V或TI的高速ADC）。更换完成后进行功能性验证，确认信号采集与转换链路恢复正常。报错361、362、363通常指向内校准源电路或锁相环电路，需对应排查。

5. 通道输入放大器烧毁导致无波形

某通道完全无波形，屏幕上无任何迹线。先把好通道的探头换过来测试，排除探头问题后，打开示波器自检程序定位故障模块。

通道无波形通常由输入放大器芯片烧毁引起。DPO7054C的输入前端采用高速差分放大器（如THS4509），输入端有钳位二极管保护。如果输入信号超过±5V（50Ω耦合模式），钳位二极管导通，过大的电流会烧毁放大器。用万用表测量放大器输出脚对地电阻，正常应为开路状态。如果接近0Ω或阻值异常，需更换该通道的放大器芯片（QFN封装，需用热风枪小心拆焊）。更换后需执行通道增益校准。

6. 输入衰减器继电器氧化导致幅度不准

低频信号测不准，或各档位之间的衰减比例异常。DPO7054C的输入前端包含多个可切换的衰减器（1X、10X、100X），由微型继电器（如G6K-2F-Y）切换。继电器触点长期使用后氧化，接触电阻增大，导致衰减值偏离标称值。

在通道菜单中反复切换探头倍率（1X、10X、100X），同时用万用表测量衰减器输出端电压变化。如果某档位切换时电压跳变异常，则该档位对应的继电器触点已氧化。尝试用少量精密接点清洁剂滴入继电器壳内，反复切换几十次磨掉氧化层。如果无效，需更换继电器（小心拆焊，避免损坏周边微小贴片元件）。更换后需用标准信号源验证各衰减档位精度。

7. 触发电路故障导致触发不稳定

波形晃动无法稳定捕获。先检查触发设置，如果设置正确且在不同触发模式下均不稳定，故障在硬件。DPO7054C的触发信号从前端模拟链路独立引出，经触发比较器送至FPGA。触发比较器（如ADCMP582）老化或灵敏度下降，导致触发阈值不准。

用另一台示波器测量触发比较器的输出端，在输入信号到达时应有稳定的跳变沿。如果跳变沿抖动大或幅度不足，比较器损坏。更换触发比较器芯片（QFN封装，注意接地焊盘散热）。更换后需做触发电平校准，确认各档位触发精度符合规格。

8. 硬盘故障导致系统无法启动

开机提示“BOOTMGR IS MISSING”，或卡在Windows启动界面。这是DPO7054C常见的系统级故障。DPO7054C内部使用2.5英寸SATA硬盘（或工业级SSD）存储操作系统和示波器应用程序。频繁的开关机和日志写入可能损坏硬盘扇区或文件系统。

用U盘启动盘引导进入WinPE系统，使用磁盘工具检查硬盘健康状态（查看S.M.A.R.T信息）。如果硬盘已损坏，更换同规格SATA固态硬盘（建议选用工业级宽温SSD，如Innodisk 3ME3系列）。然后使用泰克原厂恢复光盘或U盘重装Windows系统及示波器应用程序。完成后需重新激活软件许可证，并执行全自检和SPC校准。

9. 系统文件损坏导致频谱分析功能失效

频谱分析功能（选件）无法启动，或启动后数据显示异常，频率读数明显偏移。可能是Windows系统内的频谱分析动态链接库文件（DLL）损坏或丢失。

在控制面板中执行示波器应用程序修复安装。如果修复无效，检查软件许可证文件是否丢失，用泰克提供的许可证管理工具重新激活。如果问题依旧，可能需要重装整个应用软件。

10. 固件升级失败导致系统无法启动

用户自行升级固件过程中断电，或使用了不兼容的U盘导致升级失败，仪器变砖。按住Utility键并开机进入恢复模式，插入泰克官方救援镜像U盘，按屏幕提示从U盘重新烧录完整固件。烧录时间约15-20分钟，过程中切勿断电或拔出U盘。恢复后需重新执行自检和SPC校准，确认所有功能恢复正常。

11. 屏幕背光老化导致显示暗

屏幕能隐约看到画面但亮度严重不足，无法正常操作。这是背光LED灯条老化或背光驱动电路故障。DPO7054C的12.1英寸液晶屏内置LED背光。拆机后检查背光驱动板输入端是否有24V供电，输出端是否给灯条供电正常。如果输入正常但输出为零或偏低，驱动板故障。如果驱动板正常但灯条亮度不足，更换整块液晶屏总成（含背光模组）。

12. 触摸屏失灵

触摸屏无法操作或反应迟钝。先清洁屏幕表面油污。进入Windows的触摸屏校准程序重新校准。如果校准失败或校准后仍无效，检查触摸屏USB连接线是否松动。触摸屏控制板损坏需更换触控模组（与液晶屏一体，需整体更换）。

13. 按键/旋钮故障

前面板按键按了没反应，或旋钮旋转时数值乱跳。先检查按键板到主板的USB排线是否松动或氧化。排线正常的话，按键板本身损坏或旋钮编码器氧化。对于旋钮跳码，拆下编码器，用精密接点清洁剂喷入内部并反复旋转清洗。清洗无效则更换编码器（EC12型带定位）。按键故障多数为按键板上的微动开关损坏，用电烙铁拆下换新。

维修后验证清单：

日常维护建议：

1. 严格限制接入信号幅度。500MHz以上示波器前级敏感度高，测量未知信号时先把探头衰减打到10X，或外接衰减器。

2. 示波器探头接入时宜缓慢均匀用力，避免损坏接插端口。

3. 每个月对示波器至少进行一次半小时的加电热机，执行SPC校准（路径：Utility → Calibration → Signal Path Compensation）。

4. 注意使用环境，避免在灰尘过大的环境中使用设备，定期清理进风口防尘网。

5. 操作内部模块前务必佩戴防静电手环，接触PCB前先接地释放静电。

6. 切勿直接拔掉电源插头，务必按电源键关机，等待屏幕熄灭后方可移除电源线。

7. 定期备份硬盘内的重要数据和许可证文件（通常在C:\Tektronix\license目录下）。

8. 固件升级前确认U盘为FAT32格式且容量不超过32GB，升级过程中切勿断电。
