设备特点：

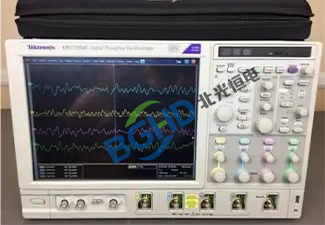

DPO7354C是泰克DPO7000C系列高性能数字荧光示波器，配备4个模拟通道，带宽3.5GHz。单通道最高采样率40GS/s，标配记录长度250M点。采用Pinpoint触发技术，提供超过1400种触发组合，配备12.1英寸XGA触摸屏，内置Windows 7 64位操作系统。FastAcq波形捕获率超过250000wfms/s。广泛应用于高速数字设计、通信测试、航空航天等领域。
常见故障现象：
DPO7354C的常见故障包括无法开机、开机黑屏或花屏、开机报错无法进入测试界面。程序卡顿或启动缓慢、进入操作界面后蓝屏重启。SPC失败或自检失败。无信号波形或信号不稳定。通道基线异常、输入阻抗异常、无基线或带宽不足。波形显示不稳定、测量幅值不准、高频信号失真较大。显示异常如花屏、黑屏。按键无反应或旋钮失灵、外部设备连接不稳定或无法连接。
维修步骤与重点模块：
1. 控制板损坏导致开机黑屏
插上电源后风扇转动但屏幕完全黑屏，无法进入系统。DPO7354C开机黑屏的常见原因是仪器内部积灰严重导致控制板损坏。打开机箱后先清理内部积灰，避免散热不良引发的二次故障。检测控制板上的关键供电节点，确认故障点后更换损坏的控制板组件。维修完成后需进行自检和自校准，确认所有功能恢复正常。
2. 开机报错与SPC失败
开机报错进不了测试界面，或SPC校准失败。此类故障通常指向采集板硬件电路故障。仪器供电正常也能进入系统，但报错信息指向采集板。拆机检测，确认采集板硬件电路有损坏。更换损坏的采集板组件后调整仪器，维修完成后报错消失，自检PASS。SPC校准顺利通过。
3. 采集板组件损坏导致通道基线异常
某一通道基线异常，或所有通道基线整体偏移。结合自检报错信息，定位故障在采集板上的ADC模块或内校准源。拆机后取出采集板，逐级测量ADC供电及参考电压。如果某路ADC供电电压异常（如1.8V只有1.2V），可能是供电LDO损坏或ADC内部短路。若供电正常但SPC依然失败，需更换对应通道的ADC芯片。更换完成后进行功能性验证，确认信号采集与转换链路恢复正常。
4. 主控板多器件损坏导致系统死机
开机进入操作界面几分钟后蓝屏重启，随后死机。这是DPO7354C比较典型的系统级故障。通电开机后提示scope软件未校准，进行SPC后提示消失但重新开机依然死机。更换操作系统后故障依旧，说明问题在硬件层面。拆机检测发现仪器内部主控板多个器件状态不良。需更换损坏的主控板组件，整体调整检测仪器后恢复正常。
5. 通道故障导致无信号
特定通道（如CH2）在较高档位无法采集到信号。先排除探头和设置问题后，从BNC座向内逐级测量：输入衰减器输出端是否有信号，前置放大器输出端是否有信号，ADC输入端是否有信号。如果信号在某一点消失，则对应元件已损坏。定位故障后更换损坏的通道组件或修复差分信号线路。修复后需进行通道增益校准和SPC校准。
6. 高频信号失真
3.5GHz带宽机型测量高频信号时出现明显失真。先检查带宽限制滤波器是否设置正确。如果设置正确但依然失真，需检查该通道的高频补偿电路是否正常，补偿电容老化会导致高频响应不平直。使用标准高频信号源逐级测量通道频响，定位补偿电路中的损坏元件并更换。
7. 显示模块故障
示波器显示屏出现花屏或黑屏。先检查屏幕排线是否松动，重新插拔并清洁金手指。如果无效，外接显示器判断故障位置。外接正常则屏幕总成或背光驱动板损坏；外接也无显示则主板显卡芯片或显存损坏。需更换显示控制板组件或整个显示模组。
8. 按键与旋钮故障
前面板按键无反应或旋钮无法调节。先检查按键板与主板之间的通讯排线是否松动或氧化。排线正常的话，按键板本身损坏或旋钮编码器氧化。对于旋钮跳码，拆下编码器用精密清洁剂清洗内部触点，清洗无效则更换编码器。
维修后验证清单：
| 验证项目 | 合格标准 |
|---|---|
| 开机 | 正常启动，进入Windows桌面，无报错 |
| 自检（Self Test） | 所有自检项PASS |
| SPC校准 | SPC校准顺利通过 |
| 模拟通道 | 4通道接入校准信号均正常显示，幅度误差<3% |
| 触发 | 各触发模式波形稳定不晃动 |
| 按键与旋钮 | 全部正常无跳码 |
| 通讯 | 以太网/GPIB通讯正常 |
| 散热 | 风扇运转正常，无过热报警 |
| 长时间运行 | 连续工作4小时无异常 |
日常维护建议：
经常进行SPC工作，如果SPC正常通过证明仪器没有故障，如果SPC失败则证明仪器存在故障。
严格限制接入信号幅度，防止大信号烧毁示波器输入通道。
保持干燥清洁，定期清理示波器内部灰尘。DPO7354C内部积灰严重可能导致控制板损坏。
用完示波器后关断电源，加上外罩防止灰尘侵入。
定期检查示波器各项功能是否正常，如有问题及时联系专业维修服务商。
