泰克（Tektronix）MSO68B 混合信号示波器维修指南

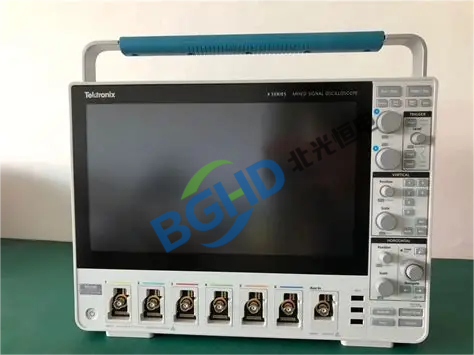

泰克（Tektronix）MSO68B 混合信号示波器

设备特点：

MSO68B是泰克6系列B MSO混合信号示波器中的旗舰型号，配备8个FlexChannel输入通道，每个通道可配置为1个模拟通道或8个数字通道，最多支持8路模拟或64路数字信号。模拟带宽1GHz至10GHz可选，采样率最高50GS/s，记录长度62.5M至1G点。12位ADC高分辨率，15.6英寸高清电容触摸屏，内置Windows 10操作系统。支持超过25种串行协议解码和触发。广泛应用于高速数字设计、多通道系统调试、嵌入式系统开发、电源完整性分析。

常见故障及维修方法：

1. 电源故障导致不开机或自动关机

插上电源后完全没反应，或开机后自动关机。先确认交流插座有电、电源线已完全插入。仍不开机则开盖测电源模块，用万用表测各路输出电压。MSO68B常见电源故障包括保险丝熔断、整流桥击穿、滤波电容鼓包、电源分配板损坏。如果保险丝熔断需排查后续电路有无短路。若电源模块损坏严重需更换同型号电源模块。MSO68B内部电子组件和模块不支持用户自行更换，若更换电源模块后故障仍未解决需送回专业维修。

2. 风扇转但屏幕黑屏或卡界面

风扇转说明电源板已工作。拿手电筒贴着屏幕照一下，能看到画面但没背光说明背光坏了。完全看不到画面，把屏幕排线拔下来重新插。外接显示器有图像说明屏幕总成坏了，外接也没图像说明主板显示芯片坏了。开机卡在泰克Logo进度条走不动，固件损坏，用U盘重刷可以解决。

3. FlexChannel模拟通道无波形

MSO68B有8个FlexChannel输入通道。单个通道没波形，先把好通道的探头换过来试一下排除探头问题。探头没问题但通道依然没波形，从BNC座往里面逐级查。BNC座中心针缩回去常见，换BNC座。BNC座好的话，衰减器继电器有没有咔嗒声，没声音继电器坏了。信号到了继电器正常但过了放大器没了，放大器芯片烧了。多个通道同时没波形，查采集板主时钟晶振和ADC参考电压。输入信号超过额定值会烧坏放大器或采集电路。

4. FlexChannel数字通道故障

FlexChannel配置为数字通道时数字通道无信号或部分失效。先检查逻辑探头排线是否断裂或接触不良。排线正常的话检查阈值电压设置是否正确，阈值设错会导致逻辑电平误判。输入信号电压超出范围可能损坏输入比较器，需更换对应通道组的比较器芯片。

5. 幅度测不准或波形失真

输入已知幅度的信号偏差明显，先做信号路径补偿（SPC）。补偿跑完还是不准，探头未补偿或损坏的可能性大。分压电阻变值了，用高精度万用表测分压电阻，偏差超过1%换掉。波形失真或噪声大时检查前端模拟电路中的关键元件是否老化或损坏。

6. 触发锁不住

波形在屏幕上晃来晃去。先把触发源从当前通道换到另一个通道试一下，换通道后触发正常了说明原来通道的触发比较器坏了。MSO68B在时基设置较大时会自动切到滚动模式，注意区分。触发耦合电容老化也会导致触发信号失真，需更换同规格电容。

7. 触控失灵或旋钮按键故障

触控失灵先清洁屏幕表面，进设置界面重新校准触摸屏。校准无效检查触摸屏排线是否松动，触摸屏控制板坏了换触控模组。旋钮转的时候数字乱跳，编码器内部触点氧化了，拆下编码器用精密清洁剂清洗，洗两次还不行就换新编码器。按键按了没反应，先检查按键板到主板的排线，排线氧化接触不良很常见。

8. 探头无法识别或通信故障

探头插上去后提示“附件通信超时”，先重新插拔探头，检查探头接口是否接触良好。接口没问题的话探头接口电路或通信总线坏了，需要换接口板。U盘插进去没反应先看是不是FAT32格式，测USB口5V供电。无法与PC联机检查线缆和驱动程序。LAN连不上检查IP设置和网线。

9. 自检报错与系统死机

开机自检报错，根据自检结果排查对应模块。自检指向采集板的话查采集板与主板连接是否良好，ADC或FPGA可能损坏。测试中无故黑屏、自动重启或陷入开机死循环，涉及电源模块老化或主板底层电路损坏。操作卡顿或频繁死机，先重启示波器更新固件，检查散热风扇是否正常运转。
