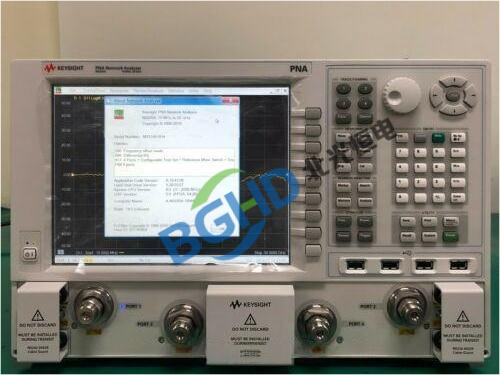

设备特点：
频率范围：10MHz-50GHz（覆盖Q波段）
端口数：2端口或4端口
动态范围：>120dB（50GHz）
测量速度：每点<4μs
内置第二源、合路器、开关，支持噪声系数、混频器、脉冲、增益压缩等高级测量
接口：GPIB、LAN、USB、触屏
应用：毫米波器件、5G前端、汽车雷达（77GHz基频测试需倍频）、卫星通信
与N5224A的区别：
频率上限从43.5GHz提升至50GHz，毫米波前端（倍频器、谐波混频器、YTF）需覆盖更高频段，对驱动和校准要求更高。
常见故障现象（高频特有）：
40GHz以上无输出或功率急剧下降（>10dB）
高波段底噪升高，动态范围劣化>15dB
开机自检报“LO Unlock High Band2”或“Q Band Source Fail”
幅度平坦度在45-50GHz严重超差（>4dB）
镜像抑制不足（出现虚假信号或迹线毛刺）
内部校准失败（>40GHz）
高波段端口隔离度变差
其他低波段故障同N5222A/N5224A
维修步骤与重点模块
1. 毫米波本振及倍频链路（50GHz特有）
第一本振YIG覆盖3-8GHz，经倍频器（4倍、6倍、8倍）得到50GHz本振。
检查倍频器中的阶跃恢复二极管（SRD）和后续放大器（如HMC578、HMC1040）。若无输出，用频谱仪探测各级（使用毫米波探头），更换损坏的二极管或MMIC。
锁相环（PLL）鉴相器（HMC439）损坏或环路滤波器电容（NP0）漏液，更换之。
毫米波本振功率（送至混频器LO端口）应≥+10dBm，若偏低则需更换驱动放大器（如HMC1040）。部分型号使用倍频模块（如Agilent 85137F）需整体更换。
2. 高波段预选器（YTF）
频率范围覆盖40-50GHz的YTF，驱动电流需精确同步。进入维修模式（Service → Adjust YTF Tune），用DAC输出控制电流，配合外接信号源验证通带位置（插入损耗应<6dB，带外抑制>30dB）。
若YTF无法跟踪（即插入损耗大或抑制有效信号），重新校准YTF跟踪表。
YTF线圈（主线圈电阻约3-4Ω）开路或磁芯破裂，需整体更换（成本极高）。
3. 谐波混频器（第一混频器高波段）
使用亚谐波混频器（LO的6次或8次谐波）。混频器损坏（常见烧毁）导致高波段增益低>25dB。
更换混频器（原装Agilent 85138F或替代件），注意安装方向及接地（需用导电胶）。
混频器偏置电路（二极管或电阻网络）损坏也会导致无输出，测量偏置电压（通常0.5-1V）。
4. 毫米波开关与半刚性电缆
频段切换使用毫米波同轴开关（SPDT，DC-50GHz）。检查控制电压（+5V/0V），若开关不动作，更换驱动三极管或开关组件。
半刚性电缆（0.047英寸，镀银）在弯折处易开裂。用VNA测试从源端口至接收机端口的直通损耗（S21），若出现深陷（>5dB）或波动，更换整条电缆（需精密成型）。
高波段电缆连接头（2.4mm）容易磨损，更换时注意扭矩（0.9N·m）。
5. 高波段校准失败
内部校准源仅覆盖至26.5GHz，高频校准需外接50GHz信号源（如E8257D+倍频器或毫米波源模块）。
手动修改高频增益补偿表（EEPROM中每100MHz一个点），使用功率计比对修正。
若校准接收机（内部参考混频器）损坏，会导致校准值紊乱，需更换接收机模块。
6. 电源与散热（高波段耗电更大）
毫米波模块功耗增加，电源板输出+15V纹波需<10mV，否则影响YIG和YTF驱动。
增加独立散热风扇或导热管，检查风扇转速（BIOS中读取）。
内部温度传感器（LM75）失效会导致过热误报警，更换之。
维修后性能验证
| 测试项 | 合格标准（N5225A典型值） |
|---|---|
| 频率范围 | 10MHz-50GHz |
| 端口输出功率精度（-10dBm） | ±0.8dB（<26.5GHz）；±1.5dB（>40GHz） |
| 接收机底噪（IFBW=10Hz，50GHz） | ≤-100dBm |
| 方向性（校准后，40-50GHz） | ≥35dB |
| 源匹配（校准后） | ≥30dB |
| 镜像抑制（高波段） | ≥50dB |
| 高波段平坦度（45-50GHz） | ±2.0dB（相对40GHz） |
日常维护建议（增加高波段注意事项）
使用前预热至少2小时（毫米波组件需充分热稳定，尤其是YTF和倍频器）。
绝对禁止输入超过+5dBm的信号（高波段混频器极易过载）。
每年使用50GHz标准源进行高频段精确校准。
定期检查毫米波电缆连接头（2.4mm）扭矩（0.9N·m）并清洁。
保持环境温度23℃±2℃，湿度<50%。
每季度使用异丙醇清洁端口和连接器。
