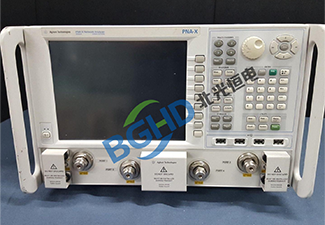

设备特点：
频率范围：10MHz-26.5GHz
端口数：2端口或4端口
动态范围：>120dB（26.5GHz）
测量速度：每点<3μs
内置第二源、合路器、开关，支持噪声系数、混频器、脉冲、增益压缩、互调失真等高级测量
接口：GPIB、LAN、USB、触屏
应用：射频/微波器件、5G前端、雷达、卫星通信
与N5222A的关系：
N5242A与N5222A频率范围相同（10MHz-26.5GHz），但N5242A是PNA-X系列中强调高精度和多功能测量的型号，通常配备更多选件（如内部第二源、噪声系数接收机等）。硬件结构类似，但固件和校准算法略有不同。
常见故障现象：
开机自检失败（源失锁、接收机失败、参考未锁定）
某端口输出功率异常（偏低或无输出）
接收机底噪升高，动态范围下降
校准后残余误差大（方向性、源匹配、负载匹配差）
高波段（>18GHz）幅度平坦度超差或迹线抖动
端口隔离度变差
内部第二源无法启用或输出异常
噪声系数测量失败（选件）
显示花屏、触摸失灵、按键不响应
风扇噪音大、过热关机
维修步骤与重点模块
检查电源输入及内部开关电源输出（+5V、+12V、-12V、+24V等）。
进入自检：System → Service → Self Test。错误码：
“LO Unlock” → 本振合成器（A4-A7）YIG或PLL故障。
“Source Port X Unlevel” → 源模块（A8-A11）ALC环路异常。
“Receiver Port X Overload” → 接收机混频器或ADC损坏。
“Second Source Fail”（如有）→ 内部第二源模块损坏。
每个端口独立源模块（含DDS、倍频器、ALC、步进衰减器）。
功率偏低：检查ALC检波器（二极管或AD8317），检波电压偏离则需更换。
无输出：检查倍频器（如HMC566）是否损坏，用频谱仪探测。
某频段无输出：可能是该频段对应的YIG或VCO失锁。
步进衰减器（选件）触点氧化：手动切换（0-60dB）并测量，清洗或更换继电器。
接收机前端低噪声放大器（如HMC1040）烧毁，更换。
混频器（双平衡或镜像抑制）损坏，导致增益降低15-25dB，更换。
中频板ADC（AD9246）或FPGA故障，需替换IC。
电源纹波大：更换主板滤波电容。
端口连接器磨损：更换2.4mm或3.5mm连接器。
反射电桥（定向耦合器）方向性变差：测量隔离度，若<30dB（正常>40dB），更换电桥。
源匹配不良：检查隔离电阻（50Ω）是否烧毁。
第二源无法开启：检查第二源模块（A12）是否被识别，升级固件。
第二源输出功率异常：独立测试第二源输出端口，若偏低，检查其ALC环路或倍频器。
检查噪声源驱动电路（28V偏置）是否正常。
噪声接收机通路（包含低噪声放大器和混频器）损坏，需逐级排查。
触摸屏失灵：重新校准或更换触控板。
Windows系统缓慢/蓝屏：检查SSD，重装系统及PNA应用。
旋码器跳动：更换编码器。
风扇损坏或噪音：更换（台达AFB0612，12V/0.5A）。
过热报警：清理灰尘，重新涂抹导热硅脂。
维修后性能验证
| 测试项 | 合格标准（N5242A典型值） |
|---|---|
| 频率范围 | 10MHz-26.5GHz |
| 端口输出功率精度（-10dBm） | ±0.5dB |
| 接收机底噪（IFBW=10Hz） | ≤-110dBm |
| 方向性（校准后） | ≥40dB |
| 源匹配（校准后） | ≥35dB |
| 测量重复性（S21，1小时） | ±0.02dB |
| 第二源输出功率精度（选件） | ±0.6dB |
日常维护建议
每月运行自检，关注第二源及接收机性能。
使用前预热至少1小时。
输入端口功率严禁超过+10dBm。
每季度清洁风扇滤网。
每半年进行全双端口校准。
