安捷伦（Agilent）矢量信号发生器 E8267D维修指南

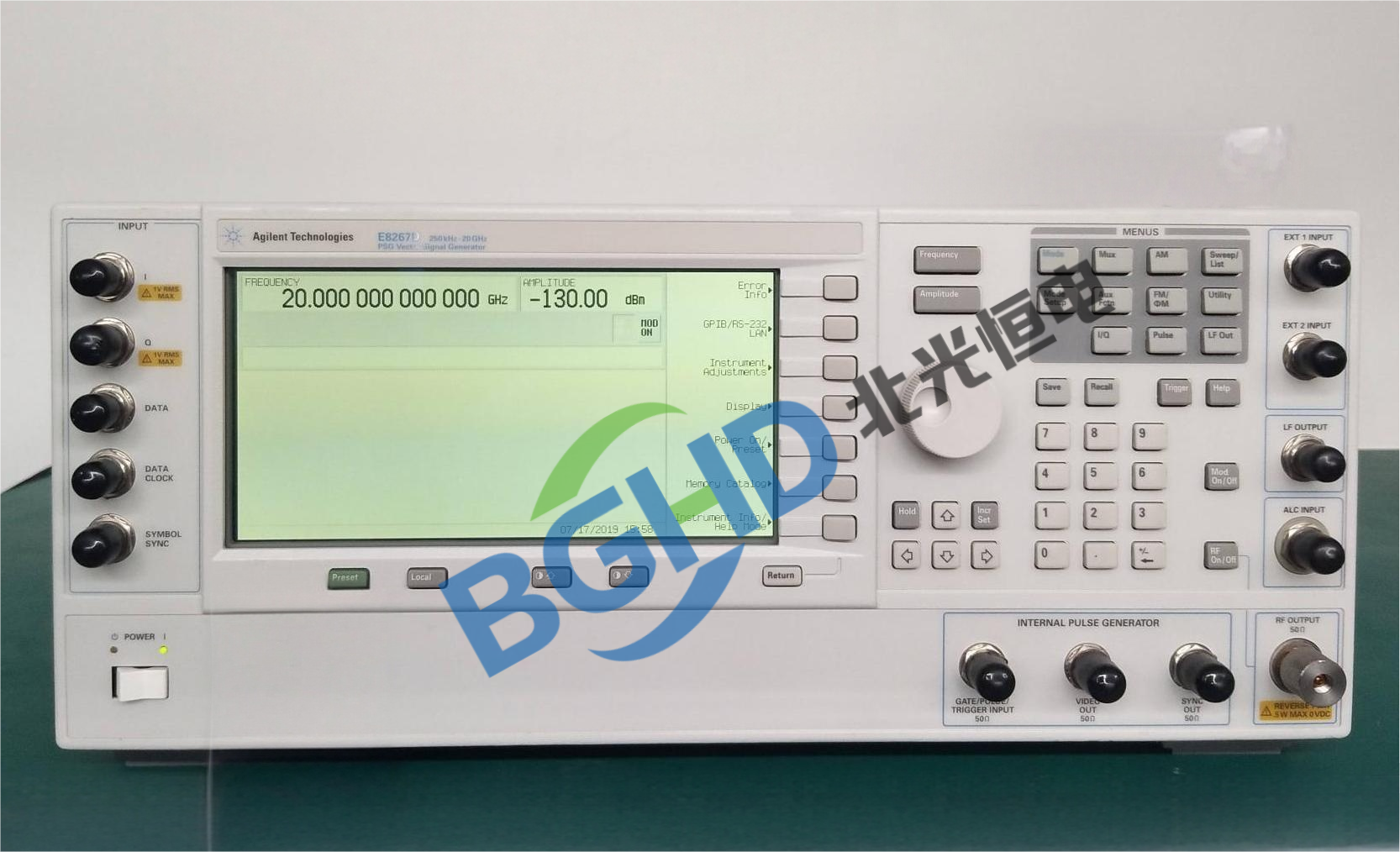

安捷伦（Agilent）矢量信号发生器 E8267D（100kHz至44GHz，可选至67GHz）

设备特点：

• 频率范围：100kHz至44GHz（可扩展至67GHz）

• 矢量调制带宽：80MHz（选件可至160MHz）

• 内置基带发生器（选件601/602）：存储深度64M采样，支持自定义波形和多种通信标准

• 相位噪声：≤-122dBc/Hz@10kHz（10GHz载波）

• 输出功率：典型+17dBm（20GHz以下）

• 调制方式：AM、FM、ΦM、脉冲、矢量（QAM、PSK、OFDM等）

• 接口：GPIB、LAN、USB

与E8257D的区别： 增加了I/Q调制器、基带板（BBG）、波形存储及回放能力，可生成复杂数字调制信号，但同时增加相关故障点。

常见故障现象（矢量特有）：

• 矢量调制无法开启或EVM超标（>1.0%）

• 内部基带波形无法加载或播放断续

• I/Q输出不平衡（幅度误差>0.5dB，相位误差>2度）

• 外部I/Q输入无响应或失真

• 开机自检报“BBG Init Fail”或“I/Q Mod Fail”

• 与E8257D共有的故障（YIG失锁、ALC故障、功率异常等）

维修步骤与重点模块（侧重基带和I/Q部分）

1. 开机与自检

• 电源及系统自检与E8257D类似。额外检查基带板（A14）状态灯（绿色常亮正常）。

• 错误码举例：“BBG Comm Error” → 基带板与主板通讯失败；“I/Q Cal Fail” → I/Q调制器校准失败。

2. 基带板（BBG）故障

• 基带板包含FPGA（Xilinx Virtex-5）、DAC（AD9783，双通道）、SRAM（波形存储）、闪存（固件）。

• 故障现象：无法加载波形（软件报错），或无I/Q输出。

• 测量DAC输出差分电压（I+/I-，Q+/Q-），应为幅值约1Vpp的模拟信号。若无输出，检查DAC供电（+3.3V，+5V）及FPGA配置。

• SRAM或闪存坏点：波形播放时出现毛刺或中断。尝试重写波形或更换存储芯片。

• 基带板与主板之间的LVDS连接器松动或排线断裂，重新插接或更换。

3. I/Q调制器故障

• I/Q调制器（如ADL5380）将基带信号上变频至射频。

• 故障表现：EVM差、载波泄漏大、边带抑制低（<30dB）。

• 执行I/Q校准（菜单：CAL → I/Q Calibration）。若失败，可能硬件损坏。

• 测量调制器输入端直流偏置（正常应接近0V），若偏离>50mV，检查偏置DAC或运放。

• 调制器本体损坏：更换（需热风枪，注意接地散热）。

4. 外部I/Q输入故障

• 外部I/Q输入（BNC接口）无响应：检查输入保护电路（ESD二极管）及缓冲放大器（如AD8132）。

• 输入电平超范围（>±1V）可能导致损坏，更换损坏元件。

5. 矢量信号质量优化

• 维修后需用矢量信号分析仪（如VSA）验证EVM、ACPR。

• 调整I/Q增益不平衡和正交误差：进入维修模式修正校准常数。

6. 与E8257D共有的故障（参考第47项）

• YIG失锁、ALC不稳、功率平坦度差、相位噪声差、脉冲调制故障、显示/按键/通讯故障等，维修方法相同。

维修后性能验证（矢量部分）

日常维护建议（补充矢量部分）

• 每次使用前若需高精度矢量信号，运行I/Q校准。

• 避免外部I/Q输入端过压（<±1V峰值）。

• 定期备份自定义波形文件至U盘或PC。

• 其余维护同E8257D。
