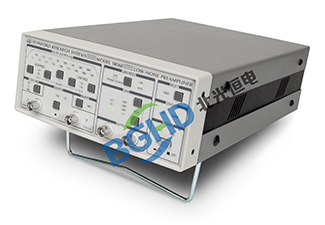

斯坦福（SRS）SR560低噪声电压前置放大器维修指南

斯坦福（SRS）SR560低噪声电压前置放大器作为高精度信号调理仪器，广泛应用于物理实验（光电探测、磁测量）、生物医学信号提取（神经信号、心电图）、微弱电信号放大、传感器信号调理等领域，兼具差分或单端输入、1Hz至1MHz带宽、增益1至50000可调、低噪声（4nV/√Hz）、高共模抑制比、电池或AC供电、多档滤波等功能，是微弱信号放大的核心设备。长期使用中，受输入过载、静电冲击、电源老化、输入保护二极管损坏等因素影响，易出现各类故障。本文整理SR560最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机/供电类故障

故障现象： 电源指示灯不亮、AC供电无响应、电池供电无法工作、开机后无输出。

排查与维修： 检查AC电源线及保险丝；内部变压器初级/次级绕组开路需更换；AC/DC转换模块损坏需更换；内置电池（4节D型或C型）亏电或漏液需更换；电源开关氧化需清洗或更换。

(二)信号放大异常类故障

故障现象： 输入信号无放大输出、增益档位与输出不符、输出严重漂移或饱和。

排查与维修： 检查输入BNC接口是否松动；输入保护二极管（并联于输入端）击穿短路需更换；第一级低噪声运放（如AD745、LT1028）损坏需更换；增益切换模拟开关（DG411等）损坏需更换；反馈网络电阻开路或漂移需更换。

(三)噪声/干扰故障

故障现象： 输出噪声明显偏大（正常4nV/√Hz时过大）、工频（50Hz/60Hz）干扰严重、信号淹没于噪声中。

排查与维修： 检查接地是否可靠（接地环路）；电源纹波过大需检查滤波电容；屏蔽盖是否松动或接地不良；高增益时输入开路属正常，短路输入测本底噪声；共模抑制比下降需检查前端运放及电阻匹配。

(四)滤波功能故障

故障现象： 低通/高通/带通滤波器不工作、截止频率不准、滤波档位切换无效。

排查与维修： 检查滤波网络电阻/电容是否损坏；滤波切换模拟开关损坏需更换；运放（如TL074）损坏需更换；滤波器控制逻辑芯片故障需检修。

(五)操作与显示类故障

故障现象： 前面板按键无响应、旋钮编码器跳动、LED指示不正常。

排查与维修： 按键导电橡胶老化需清洗或更换；编码器内部磨损需更换；LED损坏需更换。

(六)其他故障

BNC接口焊接松动需补焊；电池盖丢失需补配；外壳螺丝滑牙需修复。建议每年使用精密信号源验证增益精度；长期不用取出内部电池；输入电压不要超过±40V以免损坏。
