安捷伦（Agilent）N5171B EXG X系列射频信号发生器维修指南

安捷伦（Agilent）N5171B EXG X系列射频信号发生器（9kHz至1/3/6GHz）作为经济型模拟信号源，广泛应用于产线测试、低成本研发验证、教学实验、元器件评估等领域，相比高端的MXG系列，EXG在输出功率（典型值+19dBm）、相位噪声（-122dBc/Hz@20kHz）等方面略低但性价比更高，兼具快速频率/幅度切换（<5ms）、AM/FM/ΦM调制、脉冲调制、步进/列表扫描、USB/LAN/GPIB通讯等功能。长期使用中，受输出放大器损坏、ALC检测器故障、电源板老化等因素影响，易出现各类故障。本文整理N5171B最常见的故障及标准化维修、排查方法。

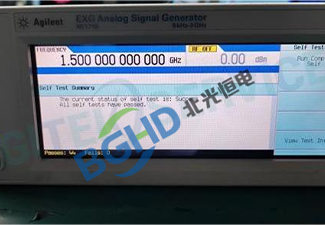

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“ALC Unlevel”）；开机后停留在启动界面。

排查与维修： 检查电源线及保险丝；内部开关电源输出电压（+5V、±12V、+24V）异常需检修；主板钽电容短路需更换；固件损坏需重新烧录（使用USB升级）；Flash存储芯片损坏需更换。

(二)射频输出功率异常故障（N5171B特有）

故障现象： 输出功率低于设定值1dB以上（例如+10dBm实测仅+8dBm）、高波段（>3GHz）功率跌落严重、功率不稳定波动。

排查与维修： 检查射频输出端口是否氧化；输出放大器模块（U100）损坏需更换（HMC565等）；ALC检波器（二极管检波）老化需更换；步进衰减器（选件UNB，典型寿命500万次）内部继电器触点接触电阻增大需更换；输出端负载不匹配导致反射报警需改善。

(三)频率/相位噪声故障

故障现象： 频率读数偏差较大（>1e-7）、频率跳变、相位噪声异常（如-110dBc/Hz@20kHz实测仅-95dBc/Hz）。

排查与维修： 检查内部参考时基（TCXO，选件1E5为OCXO）老化需更换；锁相环（PLL）环路滤波器电容漏液需更换；参考环路的10MHz晶振（Y1）损坏需更换；频率合成器模块（A3）故障需更换。

(四)调制功能故障

故障现象： 调幅/调频/调相无输出、调制失真大、外部调制输入无效。

排查与维修： 检查调制源选择；内部调制振荡器电路（运放+分立元件）损坏需检修；外部调制输入接口保护二极管（ESD）击穿需更换；脉冲调制开关管（PIN二极管）损坏需更换。

(五)显示与操作类故障

故障现象： 液晶屏显示缺划/背光暗、按键无响应、旋钮跳动。

排查与维修： 检查显示排线；LCD背光LED老化需更换；按键导电橡胶老化需更换；编码器磨损需清洗或更换。

(六)通讯与远程控制故障

故障现象： LAN、USB、GPIB无法连接。

排查与维修： 更换线缆，匹配IP地址；接口芯片损坏需更换；驱动与VISA不兼容需更新。

(七)散热与电源故障

故障现象： 过热保护、风扇噪音大或不转。

排查与维修： 清理风扇及进风口；风扇损坏需更换（12V 0.2A）。

(八)其他故障

内部电池（NVRAM）电压过低导致校准数据丢失需更换并重校；报错代码参考维修手册（如“Error 210”为ALC故障）。建议每年使用功率计和频谱仪验证输出平坦度；预热15分钟。
