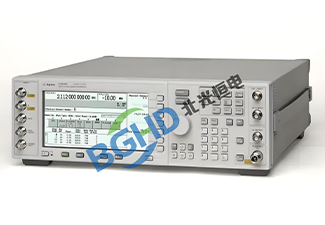

安捷伦（Agilent）E4438C矢量信号发生器维修指南

安捷伦（Agilent）E4438C矢量信号发生器作为高性能数字调制信号源，广泛应用于3G/4G/5G基站测试、无线模块开发、雷达仿真、数字电视信号生成、卫星通信等领域，兼具6GHz最高频率、80MHz带宽的I/Q调制、可选内部基带发生器、多种标准波形库（GSM、WCDMA、LTE等）、步进衰减器（最大+17dBm输出）、GPIB/USB/LAN通讯等功能，是矢量信号测试的核心设备。长期使用中，受输出放大器损坏、I/Q调制器漂移、基带板故障、参考时基老化等因素影响，易出现各类故障。本文整理E4438C最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“Error 601”、“Error 612”）；开机后停留在启动界面或反复重启。

排查与维修： 检查电源线及保险丝；内部开关电源模块输出电压（+5V、±12V、+24V等）异常需检修；主板供电电路短路需排查钽电容；固件损坏需重新烧录（需专用编程器）；CPU板或硬盘故障需更换。

(二)射频输出异常类故障

故障现象： 无射频输出、输出功率偏低或偏高（超过±1dB）、功率不稳定、低波段或高波段无输出。

排查与维修： 检查射频输出端口是否磨损；输出步进衰减器（选件UNB，60dB动态）内部继电器触点烧蚀需更换；ALC（自动电平控制）环路失效需检修检波器及运放；输出放大器模块（U19/U20等）损坏需更换；射频开关（选件）接触不良需更换。

(三)调制功能故障

故障现象： 矢量调制（I/Q）无法开启、EVM（误差矢量幅度）超标、内部基带波形无法加载、外部I/Q输入无响应。

排查与维修： 执行I/Q调制校准（CAL）；I/Q调制器偏置漂移或损坏需更换（U12，AD8345等）；基带板（BBG，选件601/602）DAC芯片损坏需更换；内部SRAM/Flash损坏导致波形数据错误需更换；外部I/Q输入端口保护电路（ESD二极管）击穿需更换。

(四)频率/相位噪声异常故障

故障现象： 频率读数不准、频率跳变、相位噪声明显变差（如-90dBc/Hz@10kHz恶化至-70dBc/Hz）。

排查与维修： 检查内部参考时基（TCXO或OCXO，选件1E5）老化，需更换并校准；锁相环（PLL）失锁需检修鉴相器（U13）及环路滤波器；参考环路的10MHz晶振损坏需更换（Y1）。

(五)显示与操作类故障

故障现象： VFD/LCD屏幕显示暗淡/缺划/花屏、按键无响应、旋钮编码器跳动。

排查与维修： VFD屏幕老化需更换；按键导电橡胶老化需更换按键板；编码器内部磨损需清洗或更换；前面板排线松动需重新插接。

(六)通讯与远程控制故障

故障现象： GPIB、LAN、USB无法连接上位机，SCPI指令无响应。

排查与维修： 更换线缆，匹配IP地址或GPIB地址；GPIB控制器芯片（NAT9914）损坏需更换；LAN接口变压器损坏需更换；USB桥接芯片（FTDI）损坏需更换。

(七)散热与电源故障

故障现象： 运行一段时间过热报警、风扇噪音大或不转、自动关机。

排查与维修： 清理风扇及风道；风扇损坏需更换（40mm或60mm）；内部散热风道堵塞需疏通；电源模块滤波电容鼓包需更换。

(八)其他故障

10MHz参考输入锁定失锁需检修输入电路；内部电池（用于NVRAM）电压过低导致校准数据丢失需更换并重新校准；报错代码参考维修手册（如“Error 603”为合成器失锁，“Error 624”为ALC故障）。建议每年使用功率计和频谱分析仪进行输出功率、相位噪声及EVM验证；预热时间至少30分钟；避免输出端连接直流电压或反射功率过大的负载。
