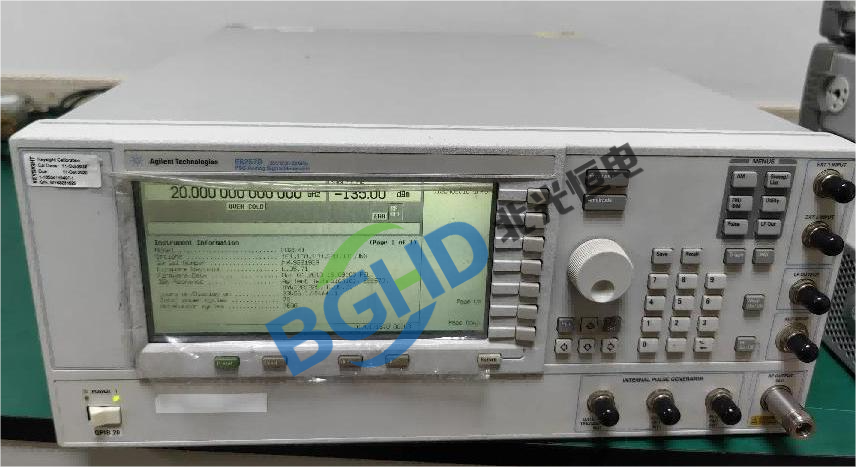

安捷伦（Agilent）E8257D/E8267D微波信号发生器维修指南

安捷伦（Agilent）E8257D/E8267D微波信号发生器作为高性能模拟/矢量信号源，广泛应用于雷达系统测试、卫星通信、微波器件评估、电磁兼容测试、航空航天等领域。E8257D为模拟信号发生器（250kHz至67GHz），E8267D为矢量信号发生器（250kHz至44GHz），兼具高输出功率（+26dBm）、低相位噪声（-124dBc/Hz@10kHz）、宽带调频/调幅/调相、脉冲调制、AM/FM/PM等模拟调制及矢量调制（E8267D）功能，是微波测试的核心设备。长期使用中，受输出过载、衰减器磨损、YIG振荡器老化、电源模块故障等因素影响，易出现各类故障。本文整理E8257D/E8267D最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检报错（如“LO Unlock”、“Power Fail”）；开机后停留在启动界面或反复重启。

排查与维修： 检查电源线及保险丝；内部开关电源模块输出电压（+5V、±15V、+24V等）异常需检修；主板供电电路短路需排查钽电容；固件损坏需重新烧录（需专用编程器）；硬盘或CF卡损坏需更换并重装系统。

(二)射频输出异常类故障

故障现象： 无射频输出、输出功率偏低/偏高（与设定值偏差>2dB）、输出不稳定、功率平坦度超标。

排查与维修： 检查射频输出端口是否磨损；内部机械衰减器（步进衰减器）触点磨损或驱动电机故障需更换；ALC（自动电平控制）环路失效需检修检波器及运放；YIG振荡器驱动电路故障需更换驱动管及电容；输出放大器烧毁需更换。

(三)频率精度/锁相故障

故障现象： 频率读数不准、开机报“LO Unlock”、频率跳变、高波段无输出。

排查与维修： 检查内部参考时基（OCXO）老化（年老化率±5×10⁻⁸）需更换；参考环路鉴相器/分频器损坏需检修；YIG主振荡器预热时间不足（需30分钟）；PLL环路滤波器损坏需更换电容及电阻；外部参考输入异常需切换至内部。

(四)调制功能故障

故障现象： 调幅/调频/调相无输出或失真、脉冲调制无脉冲包络、矢量调制（E8267D）I/Q输出异常。

排查与维修： 检查调制源选择是否正确；内部调制振荡器损坏需检修；脉冲调制器（PIN开关）损坏需更换；I/Q调制器偏置漂移需校准；基带板（E8267D）FPGA损坏需更换。

(五)显示与操作类故障

故障现象： 屏幕花屏/白屏、触摸失灵、按键无响应、旋码器跳动。

排查与维修： 检查显示排线；LCD液晶老化需更换总成；触摸屏控制板损坏需更换；按键导电橡胶老化需更换按键板；编码器磨损需清洗或更换；前面板处理器通信故障需检修。

(六)通讯与远程控制故障

故障现象： GPIB、LAN、USB无法连接上位机，SCPI指令无响应。

排查与维修： 更换线缆，匹配IP地址或GPIB地址；GPIB控制器芯片损坏需更换；LAN变压器损坏需更换；防火墙及软件设置排查。

(七)散热与供电故障

故障现象： 运行一段时间过热报错、风扇噪音大或不转、电源模块输出不稳。

排查与维修： 清理风扇及风道；风扇损坏需更换；YIG线圈驱动功率管过热需检查散热；电源板电解电容鼓包需更换。

(八)其他故障

输出端口静电击穿需更换保护元件；后面板参考输入/输出接口损坏需更换；机内电池（NVRAM）失效导致校准数据丢失需更换并重新校准；报错代码参考维修手册。建议每年使用功率计及频谱仪进行输出功率及频率校准；使用前预热至少30分钟；输出端严禁接入直流电压或过大反向功率。
