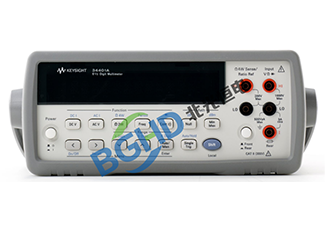

安捷伦（Agilent）34401A 6½位数字万用表维修指南

安捷伦（Agilent）34401A 6½位数字万用表作为高精度测量仪器，广泛应用于精密电压/电流/电阻测量、自动化测试系统、实验室基准比对、生产线检测等领域，兼具直流/交流电压、直流/交流电流、2线/4线电阻、频率、周期、二极管测试、数学运算（dB/dBm、极限测试）等功能，是电子测量领域保有量最大的台式万用表之一。长期使用中，受输入过压、电流档误测电压、继电器老化、基准漂移等因素影响，易出现各类故障。本文整理34401A最常见的故障及标准化维修、排查方法，适配日常维护与网站内容更新。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后显示“Error”或无法通过自检；开机后按键无响应。

排查与维修： 检查电源线及保险丝（100mA/250V）；内部变压器初级或次级绕组开路需更换；线性稳压模块（7805、7815、7915）损坏需更换；主板供电电容漏液需更换；固件（U8）损坏需重新烧录；MCU（80C196）损坏需更换。

(二)测量偏差大/精度超差故障

故障现象： 测量已知标准电压/电阻时读数超出规格（例如10V显示9.9985V或10.0015V）、某量程偏差特别大、所有档位均偏差。

排查与维修： 执行“零位调整”（NULL）和“增益校准”；内部参考电压源（LM399）老化漂移需更换；分压电阻网络（Caddock 1776）损坏或受潮需更换；模拟开关（DG411、DG412）导通电阻增大需更换；输入保护电路（PTC、二极管）漏电需更换。

(三)输入/量程切换故障

故障现象： 某量程（如100mV、1V、10V、100V、1000V）无输入响应、测量值跳变或显示“OVLD”。

排查与维修： 检查输入端子是否氧化；量程切换继电器（TAKAMISAWA）触点氧化或线圈开路需更换；输入分压电阻烧毁（1000V档常见）需更换；前端输入保护二极管（1N4148）击穿需更换。

(四)电流档测量异常故障

故障现象： 电流档无读数、读数明显偏大/偏小、烧保险后仍不正常。

排查与维修： 检查电流档保险丝（3A/250V及0.5A/250V）是否熔断；电流分流电阻（0.1Ω、1Ω、10Ω）烧毁需更换；电流切换继电器或模拟开关损坏需更换；电流输入端子虚焊需补焊。

(五)电阻档/四线制测试故障

故障现象： 电阻档开路显示非“OL”、短路显示不为零、四线制测量异常。

排查与维修： 检查恒流源电路（1mA、100μA、10μA）输出是否正常；比较器（LM311）损坏需更换；四线制开尔文连接线及接触不良需排除；保护二极管漏电需更换。

(六)显示与操作类故障

故障现象： VFD屏幕显示暗淡/缺划/闪烁、按键无响应、旋钮编码器跳动。

排查与维修： VFD屏幕老化需更换；VFD驱动芯片（MM5827）损坏需更换；按键导电橡胶老化需清洗或更换按键板；编码器内部磨损需清洗或更换。

(七)通讯与远程控制故障

故障现象： GPIB、RS232无法连接电脑，读取数据错误。

排查与维修： 检查地址开关设置；GPIB接口芯片（NAT9914）损坏需更换；RS232驱动芯片（MAX232）损坏需更换；光耦隔离电路损坏需检修。

(八)其他故障

风扇不转或噪音大需更换（40mm 12V）；机内电池（用于校准数据保存的NVRAM或CR2032）电压过低导致校准丢失需更换并重新校准；外壳或端子破损需更换。建议每年使用5720A/5730A等校准源进行全功能校准；输入电压不要超过1000V峰值。
