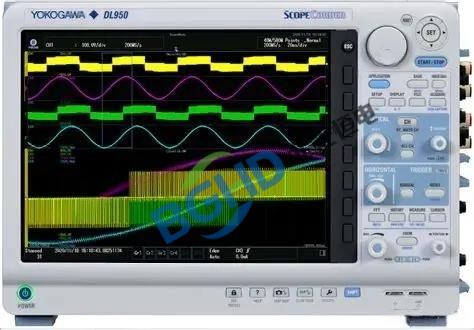

横河（YOKOGAWA）波形记录仪维修指南

横河（YOKOGAWA）波形记录仪作为多通道波形长时间记录的专业仪器，广泛应用于电力系统故障录波、电机启动特性分析、瞬态信号捕捉、新能源并网监测、轨道交通牵引系统测试、工业过程记录等领域，兼具多通道隔离输入（电压/电流/温度/应变/频率等）、高采样率（最高100MS/s）、大容量存储、实时波形显示、趋势图分析、数学运算、触发记录、以太网通讯等功能，是电力电子与瞬态信号分析的核心设备。长期使用中，受输入过压、通道损坏、硬盘老化、风扇积灰、电池失效等因素影响，易出现各类故障。本文整理其最常见故障及标准化维修、排查方法，适配日常维护与网站内容更新，兼顾专业性与实用性，覆盖多系列（DL850、DL950、DL350等）机型常见问题。

核心常见故障及维修方案

(一)开机类故障

故障现象： 电源指示灯不亮、屏幕无显示、风扇不转；开机后自检失败、报错代码；开机后停留在启动界面或反复重启。

排查与维修： 检查电源线及保险丝；内部开关电源模块输出电压异常需检修；主板供电电路短路需排查钽电容；固态硬盘或机械硬盘损坏需更换并重装系统；固件损坏需重新烧录；内部电池（用于RTC）失效需更换。

(二)通道测量异常类故障

故障现象： 某通道或某模块无信号显示、测量值与实际值偏差大、噪声过大、数值跳动。

排查与维修： 检查输入电缆及传感器是否正常；输入模块（如电压/电流/温度模块）损坏需更换；通道内部隔离放大器或ADC损坏需检修；输入保护电路（压敏电阻、TVS）烧毁需更换；量程设置错误需调整；模块接触不良需清洁或重新插拔。

(三)触发/记录故障

故障现象： 无法正常触发、触发不灵敏、记录时丢失数据、记录文件损坏。

排查与维修： 检查触发类型及电平设置；触发电路比较器损坏需更换；存储内存（DRAM/SSD）坏道需更换；文件系统错误需格式化存储盘；触发输出信号异常需检修。

(四)显示与操作类故障

故障现象： 屏幕花屏/白屏、触摸失灵、按键无响应、旋码器跳动、光标移动异常。

排查与维修： 检查显示排线；LCD液晶老化需更换总成；触摸屏控制板损坏需更换；按键导电橡胶老化需更换按键板；编码器磨损需清洗或更换；前面板控制板与主板通信异常需检修。

(五)通讯与远程控制故障

故障现象： 以太网、USB、GPIB无法连接上位机，远程控制无响应，数据导出失败。

排查与维修： 更换线缆，匹配IP地址；接口芯片损坏需更换；驱动不兼容需更新；防火墙设置阻断需调整。

(六)散热与电源故障

故障现象： 运行一段时间过热报警、风扇噪音大或不转、意外关机。

排查与维修： 清理风扇及风道；风扇损坏需更换；电源板电解电容鼓包需更换；温度传感器失效需更换。

(七)电池/实时时钟故障

故障现象： 断电后设置丢失、时间无法保存、内部电池报错。

排查与维修： 更换主板纽扣电池（CR2032等）；电池座氧化需清理。

(八)其他故障

输入模块端子松动需紧固；模块识别失败需检修背板通信；报错代码参考维修手册。建议每年使用标准源验证各通道精度；长期闲置需每月通电4小时；使用前检查输入电压是否在模块规格内。
