源表接反烧了能修吗？专业拆解故障逻辑与芯片级修复方案

在半导体测试、器件表征、功耗分析等高精度测试场景中，源表作为集精密供电与同步测量于一体的核心仪器，一旦出现电源极性接反导致的烧毁故障，很多用户第一反应往往是“直接报废换新品”。实际上，只要核心功能模组未发生不可逆的碳化损伤，绝大多数接反烧毁的源表都可以通过专业的芯片级维修恢复出厂性能，这也是陕西本地大量研发实验室与产线测试端更倾向选择的高性价比解决方案。

源表接反烧毁的真实损伤逻辑，远不止烧一颗保险丝

很多人误以为电源接反只是大电流烧断输入保险丝，拆开仪器更换保险丝就能解决问题，但实际故障传导的复杂程度远超常规认知。源表的供电路径从外部DC输入开始，依次经过输入TVS防护单元、防反接保护元件、DC-DC转换电路、线性稳压单元，最终才给主控、ADC采样单元、功率输出回路供电。
当正负极接反的瞬间，反向电压会沿着供电路径形成级联击穿：首先输入端的TVS二极管会因反向雪崩导通，瞬间飙升的大电流会直接将其烧裂碳化；紧接着反向电压直接击穿前端防反接保护元件，大部分通用型号源表仅靠基础TVS做防护，没有冗余的MOS管防反接电路，反向电压会直接灌入DC-DC转换芯片，导致其内部体二极管过流熔断；后续失控的反向电压还会进一步冲击后端的采样电阻、运算放大器甚至功率输出管，最终表现为仪器通电无任何反应、一上电就跳闸，或是开机后输出完全不受控。

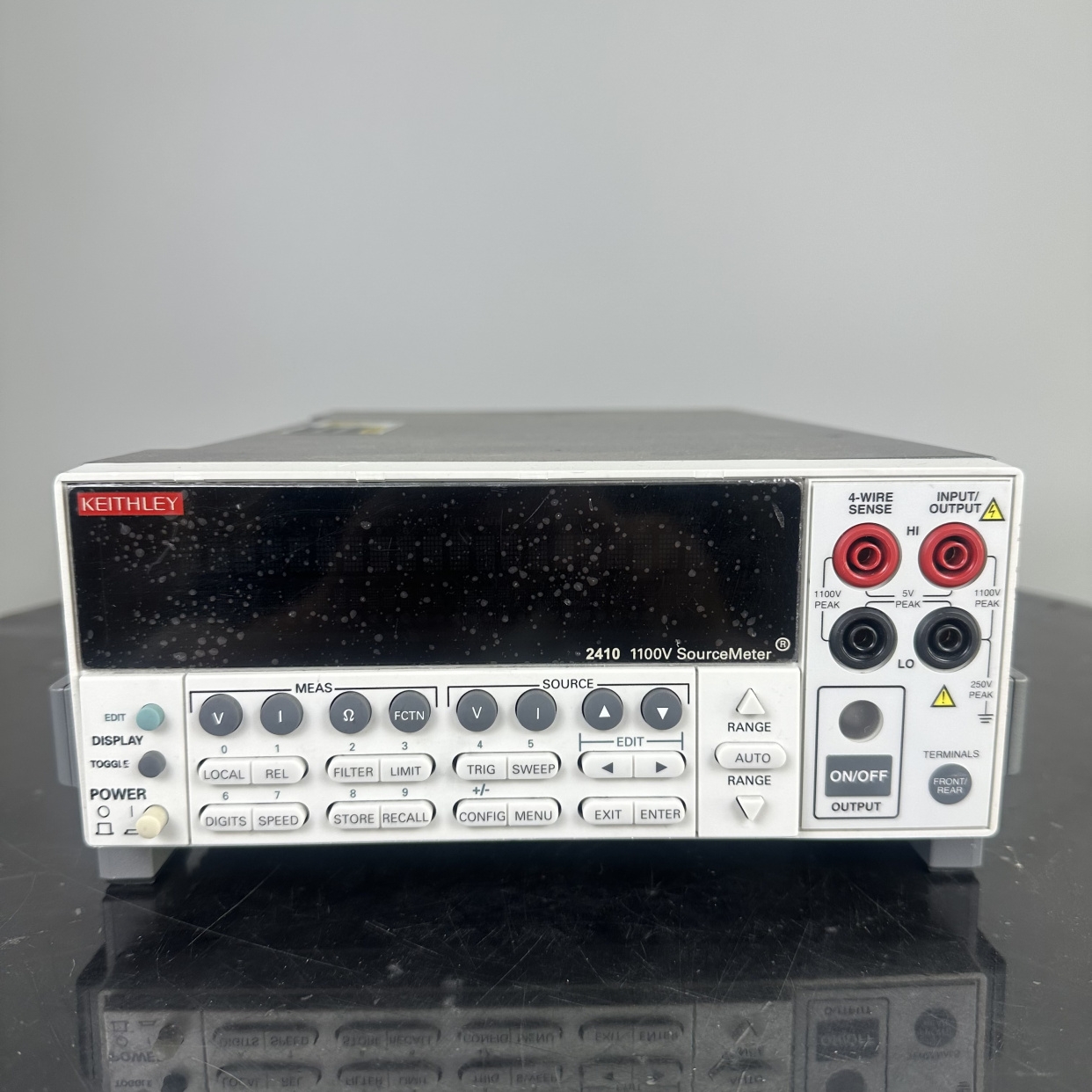

不同品牌型号的源表损伤优先级也有明显差异：是德N6786A这类模块化大功率源表，往往电源转换芯片最先被击穿，主控单元反而能保留完好；吉时利2611B这类高精度单通道源表，反向电流很容易直接冲击模拟采样板，若仅局部元件烧毁仍可修复，若大面积铜箔碳化则会彻底失去维修价值。

接反烧毁的源表能不能修，核心看这三个判定维度

专业维修团队不会直接给“能修”或“不能修”的绝对结论，而是通过分层检测逐步评估修复可行性，三个核心判定标准直接决定维修成功率：
第一是核心功能模组的物理状态。拆开仪器后首先检查电源板、模拟板的PCB铜箔，若仅出现局部元件烧黑、小范围焊盘脱落，没有大面积碳化、走线熔断的情况，基本都可以通过元件更换完成修复；如果模拟板上的高精度ADC、基准电压源这类核心器件发生碳化，且配套校准参数已完全丢失，维修后的指标无法回到出厂标准，就不建议继续维修。
第二是功率输出回路的完好度。源表的核心价值就在于微安级甚至纳安级的测量精度，接反烧毁后如果功率回路中的精密采样电阻、低偏置运算放大器仅出现过流损坏，更换同精度原厂元件后可完全恢复性能；如果采样回路已经出现隐性击穿，哪怕能正常开机，测量误差也会超出合格范围，这类故障即便能临时开机也不建议继续使用。
第三是原厂校准数据的留存情况。很多高端源表的主板上会存储专属的出厂校准参数，只要主控板没有被反向电压击穿，这些校准数据就不会丢失，维修完成后无需重新做全量程计量校准，就能直接恢复原有测试精度；如果主控板连带烧毁，校准数据完全丢失，就需要搭配标准计量设备完成全量程溯源校准，整体维修成本会相应提升。

芯片级维修的标准流程，避免“修完就二次坏”的陷阱

市面上很多非专业服务商处理接反烧毁的源表，往往采用“整板替换”的粗放方案，不仅维修成本居高不下，替换的非原厂适配板卡还会破坏仪器原有电路的阻抗匹配，导致后续测试数据完全失去计量可信度。正规的芯片级维修会严格遵循分层修复流程：
第一步做全链路无损伤检测，用万用表逐段排查供电路径上的每一个元件，精准定位所有击穿、开路的故障点位，不会盲目拆解未损坏的功能模组，最大程度保留仪器原厂的电路设计。
第二步采用同规格原厂元件替换故障点位，从输入级的TVS二极管、保险丝，到转换层的DC-DC芯片，再到输出回路的精密采样电阻，所有替换元件的精度等级、温漂参数都与原厂设计完全一致，不会用通用替代件降低仪器性能。
第三步完成修复后的全指标校验，维修完成后不会只满足于“能开机、有输出”，而是搭配标准数字万用表、高精度负载完成全量程的电压、电流精度校验，确保所有指标完全符合原厂规格，同时补充升级输入端的MOS管防反接保护电路，避免后续使用中再次出现同类烧毁故障。

作为陕西本地深耕电子测量仪器维修的专业团队，北光恒电针对源表接反烧毁这类高频故障，已经形成了成熟的标准化修复体系：支持当日上门取送仪器，无需用户跨省寄件，避免长途运输颠簸带来的二次隐性故障；维修前先免费做全机故障检测，明确告知用户哪些元件损坏、维修后的指标能恢复到什么水平、具体报价明细，绝不出现“低价报高价修”的隐形消费；修复完成后还会提供配套的计量校验报告，所有维修项目均提供质保服务，让本地用户的源表不用远走外省，就能以远低于原厂的成本恢复全部测试性能。
