泰克TDS1000存储示波器维修｜北光恒电维修案例分享

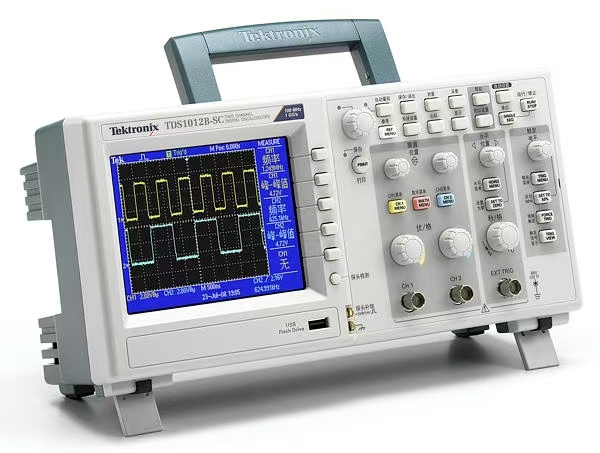

　　泰克 TDS1000(TDS1000B)系列是经典经济型数字存储示波器，带宽 60M/100MHz，广泛用于院校实验室、工厂产线调试、家电与工控维修。常年反复插拔探头、车间粉尘、电压浪涌、长期通电老化，故障频发。很多维修商家简单换件，不做通道校准，修好后幅值、时基误差超标。西安北光恒电承接泰克 TDS1000 全系列示波器芯片级维修，针对该机型通病建立标准化检修流程。

　　TDS1000系列示波器高发故障与现象：

　　1、通道 BNC 输入接口故障(最高发)

　　故障表现：单通道无波形、波形晃动、幅值偏低、基线漂移、噪声大，探头时好时坏。常见问题：BNC 插座弹片塌陷、触点氧化、内针歪斜、螺纹磨损;过压输入烧毁前端保护二极管、衰减电阻。            该机型是普通 BNC 结构，虽然不像高端 3.5mm 射频口对阻抗严苛，但前端分压电阻、保护器件耐压低，静电、误接高压极易击穿，只清洁接口无法修复通道。

　　2、电源、不开机、上电黑屏故障

　　上电无反应、指示灯不亮：输入保险熔断、AC 插座烧蚀、开关电源初级电容鼓包、电源芯片损坏;

　　开机背光亮但无画面：高压背光逆变器损坏、背光灯管老化(老款单色屏通病);

　　开机反复重启、冷机正常热机黑屏：电源板虚焊、电解电容容量衰减，带载能力不足;

　　开机卡画面、进界面死机：主板 Flash 固件损坏、存储芯片故障。

　　3、屏幕显示故障

　　老款 TDS1000B 多为单色 LCD 屏：背光变暗发黄、屏幕条纹、花屏、屏线虚焊断裂;彩色版本：偏光膜老化发白、屏排线接触不良;原装屏停产，配件难找，很多商家直接判报废。

　　4、、前面板按键旋钮失灵

　　按键按不动、无响应、旋钮旋转数值不变化、菜单乱跳。根源：面板 FPC 排线氧化断裂、编码器磨损、贴片轻触开关受潮氧化;该机型面板排线短、易折，是长期使用后的典型通病。

　　5、、触发与时基异常

　　无法稳定触发、触发抖动、时基读数不准、时基档位切换报错。故障点位：触发比较器、基准电压源、晶振老化、FPGA 采集逻辑异常;很多是基准电阻漂移，需要重新校准。

　　6、、探头补偿、通讯、存储故障

　　PROBE COMP 补偿方波异常、无输出，探头无法校准;

　　USB/RS232 通讯失败，无法导出波形、程控联机失败;

　　波形保存报错、开机提示校验错误，固件丢失。

　　北光恒电|TDS1000 示波器标准化维修流程

　　故障预检隔离 先外接测试，更换电源线、探头，排除外设问题;断电放电后，做整机自检，记录报错信息，区分是接口、电源、主板还是固件问题。

　　板级芯片级检修：

　　BNC 接口：氧化触点使用专用接点清洁剂清洗;弹片塌陷严重直接更换 BNC 插座，同步检测后端衰减、保护回路，避免修好接口通道依旧异常;

　　电源板：更换鼓包电容、保险、功率芯片，带载测试各路输出，杜绝虚焊隐患;

　　面板故障：更换编码器、轻触开关，排线断线更换适配排线;

　　背光屏幕：灯管老化更换背光模组，屏线虚焊重新压接，匹配拆机原装屏幕;

　　固件修复与校准 固件损坏可重刷原厂适配固件;硬件维修完成后，执行通道自校准、幅值校准、时基校准、触发校准，恢复出厂指标。

　　老化测试交付 长时间通电老化验证，确认波形稳定、测量准确，出具测试记录，支持计量校验。

　　北光恒电维修泰克 TDS1000 示波器核心优势：1、熟悉 TDS1000B 停产机型电路，吃透前端衰减网络、背光高压板、面板排线通病不同于只做换件维修的小店，我们能区分单纯 BNC 接触不良和后端器件击穿，避免反复返修，经济型仪器维修兼顾性 价比与精度。2、老机型配件储备充足，不用等待原厂订货常备适配 BNC 插座、编码器、按键、背光逆变器、原装拆机显示屏、电源板元件，缩短维修周期;针对停产机型提供多套维修方案，控制维修成本。3、维修后全套指标校准，保障测量精度很多同行修好能出波形就交付，忽略幅值、时基、触发指标漂移;北光恒电维修完成后逐项校准，修好可以满足产线、实验室测试使用要求。4、ESD 防静电规范作业，保护主板采集电路虽然属于入门机型，ADC、基准电路同样怕静电，全程防静电操作台检修，防止维修过程二次损坏主板。5、西安本地仪器服务商，透明报价、免费预检陕西本地支持送修检测，先检测出具故障报告和报价，客户确认后再维修，无隐形消费;维修点位提供质保。6、多品牌仪器一站式维修除泰克 TDS1000 系列，同步承接是德、R&S、普源各类示波器、源表、频谱仪检修，企业批量仪器维保更省心。7、TDS1000 系列前端耐压低，严禁带电插拔探头、直接接入高压信号;出现通道异常、不开机不要反复通电试机，容易扩大故障，烧毁主板。

泰克 TDS1000 系列存储示波器，作为实验室、产线经典老款机型，配件稀缺，维修难点集中在 BNC 接口、背光、电源电容、面板排线。北光恒电立足西安，面向西北院校、工控企业专业维修泰克 TDS1001B、TDS1002B、TDS1012B 等机型，不开机、黑屏、通道无波形、按键失灵、屏幕老化均可检修。
